此款氣動旋轉接頭是一款扭力小，性價比超高的旋轉接頭（也叫氣滑環或者氣電）， 速度最大可達600RPM, 可單獨傳輸壓縮空氣，真空負壓的同時，也同時能夠傳輸電源信號，主要應用于360度連續旋轉且需要保證氣壓，真空，電源，信號不能中斷的場合：如各種自動化非標設備，鋰電池設備，手機測試設備，手機高端裝備設備，各種激光設備，涂布機 、涂覆隔膜設備 、軟包電池用包裝膜設備，邦定設備 、貼合設備，電子半導體工業自動化設備；光電平板顯示（LCD/LCM/TP/OLED/PDP）工業自動化設備、檢測設備、其他自動化非標專業設備等等。
| 技術規格參數 | ||||
| 旋轉接頭部分技術指標 | 機械技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 通道數 | 24進24出, G1/8" | 工作壽命 | 1000萬轉以上 | |
| 最大壓力 | 1MPa (可定制高壓)，真空 0.01torr | 額定轉速 | 500RPM | |
| 扭矩 | 與接口尺寸相關，詳見選型表 | 工作溫度 | -30℃~80℃ | |
| 電氣技術指標 | 工作濕度 | 0~85% RH | ||
| 參數 | 數值 | 接觸材料 | 貴金屬 | |
| 功率 | 信號 | 殼體材料 | 鋁合金 | |
| 額定電壓 | 0~240VAC/VDC | 0~240VAC/VDC | 防護等級 | IP51 |
| 絕緣電阻 | ≥500MΩ/500VDC | ≥500MΩ/500VDC | ||
| 導線規格 | AWG17#鍍錫鐵氟龍 | AWG22#鍍錫鐵氟龍 | ||
| 導線長度 | 標準長度300mm（可據要求調整） | |||
| 絕緣強度 | 500VAC@50Hz，60s | |||
| 動態電阻變化值 | <0.01Ω | |||

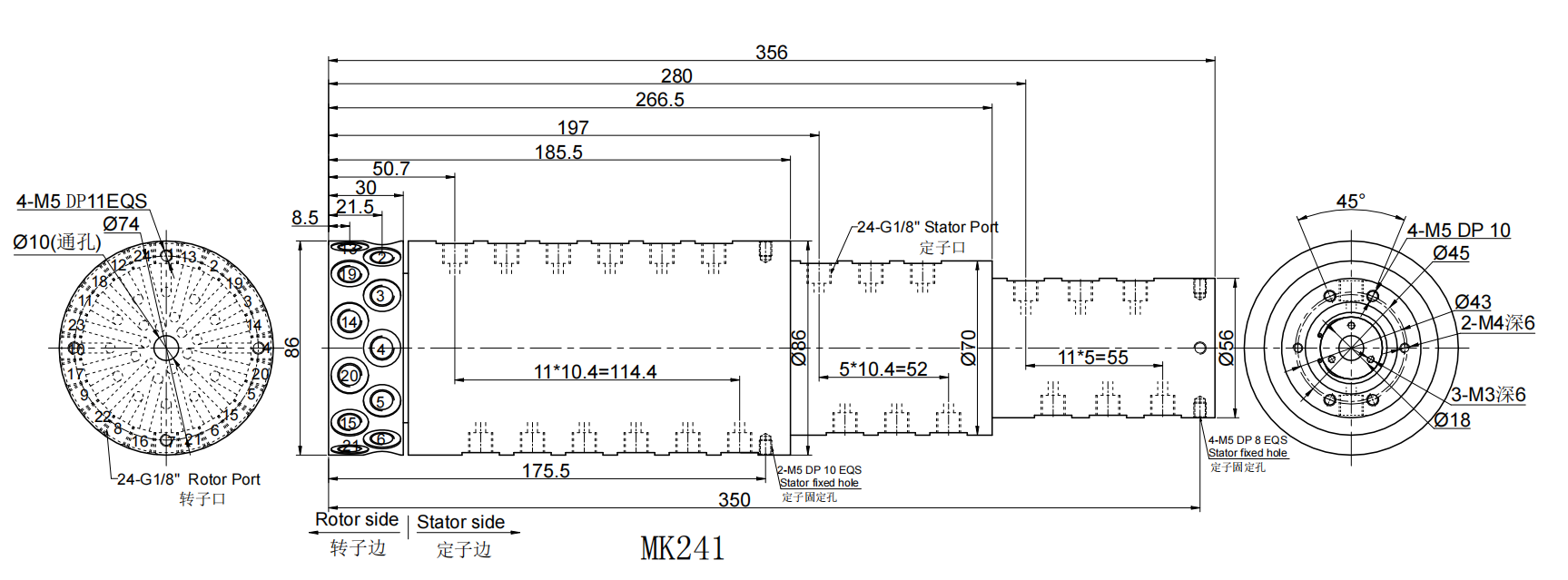

MK241(純氣動旋轉接頭) 尺寸圖 24進24出G1/8"牙

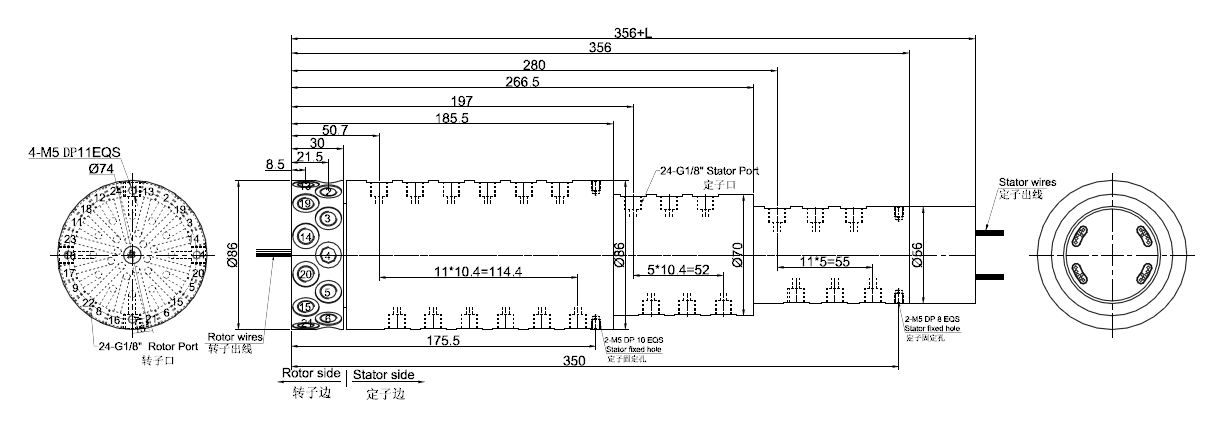

MK241S-S12(S18,S24,S36) 尺寸圖 24進24出G1/8"牙+12~36路信號(2A)

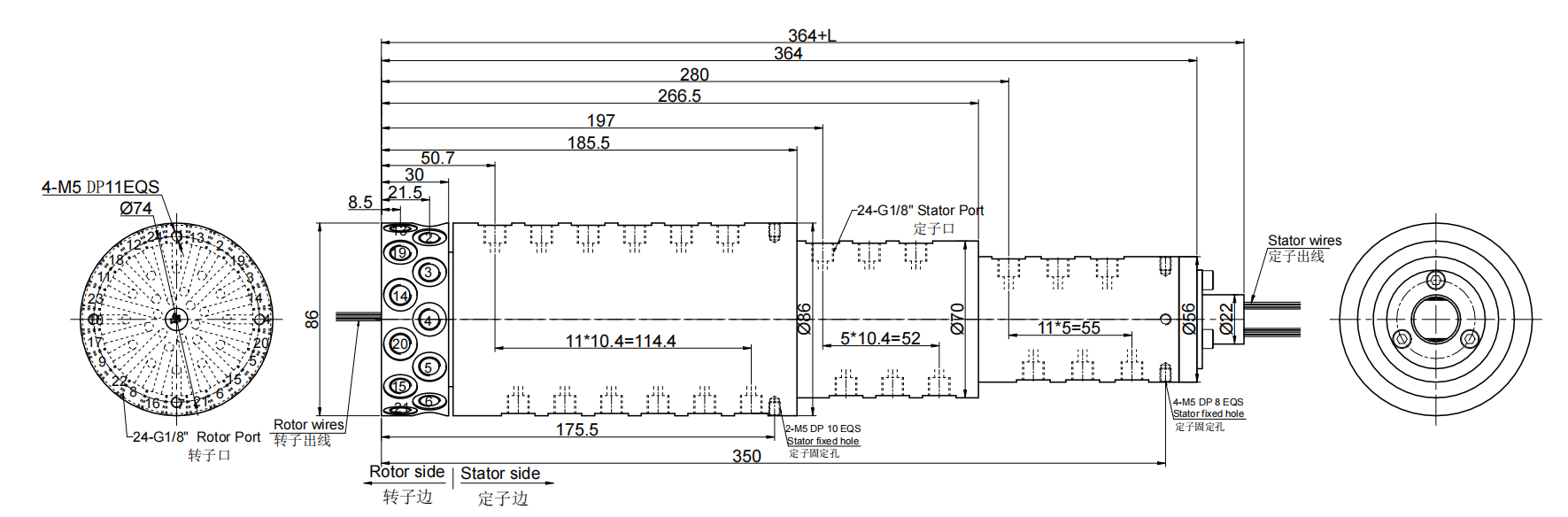

MK241S-S56 尺寸圖 24進24出G1/8"牙

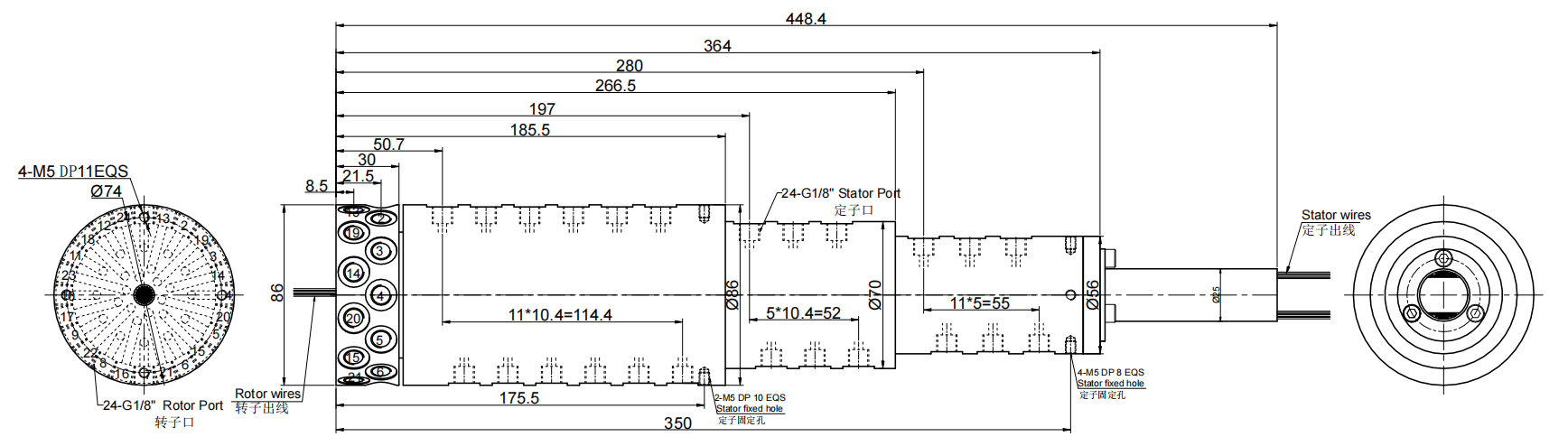

MK241-PXX-SXX 尺寸圖， 24進24出G1/8牙 + 信號（5A）/10A
備注:10A和信號(5A)可以任意組合，24路氣滑環 24進24出氣動旋轉接頭詳情請咨詢客服。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
