專家講解波導旋轉連接器的設計原理

　　相信有很多朋友和小編一樣，對波導旋轉連接器不太懂，更加不明白其中的原理是什么?今天我們特地邀請了默孚龍的專家們來給大家分析一下波導旋轉連接器的設計原理。

　　波導旋轉連接器的設計步驟及實例分析

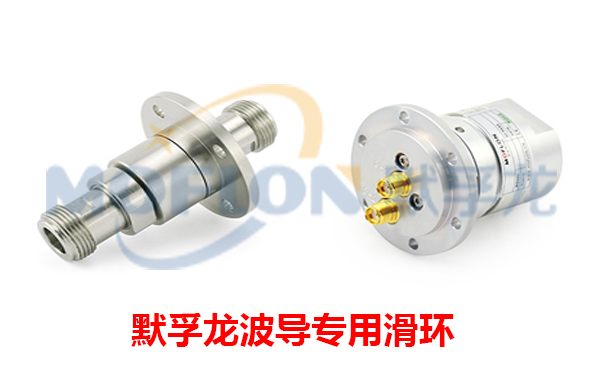

　　微波旋轉連接器是用來把高頻信號從一個固定的平臺傳輸?shù)搅硗庖粋�(gè)需要連續旋轉的平臺上，是相對旋轉運動的結構之間用于傳遞能量或信號的機構，可保持射頻信號在連續旋轉的過程中連續不斷的傳輸，其應用范圍包括傳統的空管雷達、防導系統、醫療工程、衛星通訊以及攝像系統等，可以避免傳輸電纜或線束因360度旋轉而相互纏繞在一起，以提高整體可靠性。根據要傳輸?shù)男盘?hào)頻率范圍不同，旋轉連接器可通過以下三種方式來實現：

　　(1)接觸式傳輸滑環：該類型產品一般可以傳輸0-120MHz的頻率范圍;

　　(2)同軸接觸式旋轉連接器：一般可以傳輸0-50GHz的頻率范圍;

　　(3)非接觸式旋轉連接器：無論是同軸的旋轉連接器，還是波導的旋轉連接器都可以采用此種技術實現，并且具有超長的使用壽命，該類型產品的最寬傳輸頻率范圍一般是其最高工作頻率的20%以內。

　　目前，微波旋轉連接器的需求顯著特點是小型化設計、優良駐波比和低插損值、旋轉時的低振動以及在工作頻率范圍內通道之間的高隔離度。

　　設計步驟

　　設計步驟總體如下：

　　(1)根據使用頻率選擇合適的內外導體直徑;

　　(2)設計內外導體的扼流槽方案及尺寸;

　　(3)選擇合適的輸入輸出結構，如SMA型等;

　　(4)由HFSS或MWS等軟件進行全尺寸仿真，仿真中最佳頻帶以駐波比為1.1以下為佳;

　　(5)若回?fù)p和插損性能滿足，再進行功率容量分析，否則轉入(2)、(3)、(4);

　　(6)加工制造;

　　(7)調試與測試;

　　(8)環境試驗和可靠性試驗。

　　以上就是專家對于波導旋轉連接器設計原理的相關分析。感興趣的朋友們可以與小編來進行學習討論。另外，如果各位朋友們有需要定制的，都可以選擇默孚龍，絕對的根據客戶需求進行私人的專屬定制。
