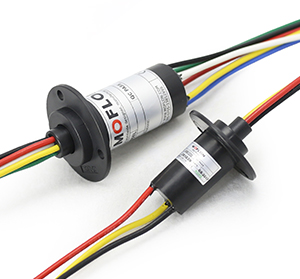

MW1000系列 緊湊型大電流滑環
MW1000系列 緊湊型大電流滑環
  • · 緊湊型大電流滑環，滑電環, 每路電路10A，20A，30A, 40A; 支持1~36路。 外徑22mm~29.8mm。

典型應用：

小型風力發電機、電鍍行業設備、加熱滾動等需要大功率，大電流的應用設備，另外還有其他工業控制領域也大量用到，如減震器大電流滑環，污水處理設備滑環，高強度石油測井儀器導電滑環，機器人焊接設備滑環，大電流導電滑環，清倉機用粉塵防爆滑環，高溫電滑環，加熱轉軸滑環 yo烘干機，炒料機，加熱攪拌機械滑環等等；

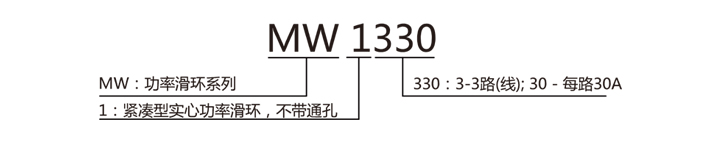

型號訂購說明：


技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命1000萬轉功率
額定轉速150RPM額定電壓0~380VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC
工作濕度0~85% RH導線規格10A=AWG#17;20A=AWG#14;30A=AWG#12;
接觸材料貴金屬導線長度標準長度300mm（可據要求調整）
殼體材料PBT絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N·m；+0.03N·m/6路動態電阻變化值<0.01Ω
防護等級IP51,IP68,IP68



>
MW1000系列大電流滑環選型表
型號環數每環額定電流（A)外徑長度型號環數每環額定電流（A)外徑長度
MW1210210A2226 MW1230230A2245
MW1310310A2233 MW1330330A2245
MW1410410A2243.6 MW1430430A29.866
MW1610610A29.866 MW1630630A29.866
MW1215215A2245 MW1240240A29.866
MW1315315A2245 MW1340340A29.866
MW1415415A29.866 MW1810810A29.878.1
MW1615615A29.866 MW11011010A29.878.1
MW1220220A245 MW11211210A29.878.1
MW1320320A2245 MW11811810A29.8105.3
MW1420420A29.866 MW1930930A29.8105.3
MW1620620A29.866 MW13605365A29.8105.3

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
可以根據客戶要求定制，請聯系客服選型。

MW1000系列選型表（升級防護等級）
型號環數每環額定電流（A)防護等級
MW1121-IP651210IP65
MW1330-IP65330IP65
MW1630-IP65630IP65

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
可以根據客戶要求定制，請聯系客服選型。

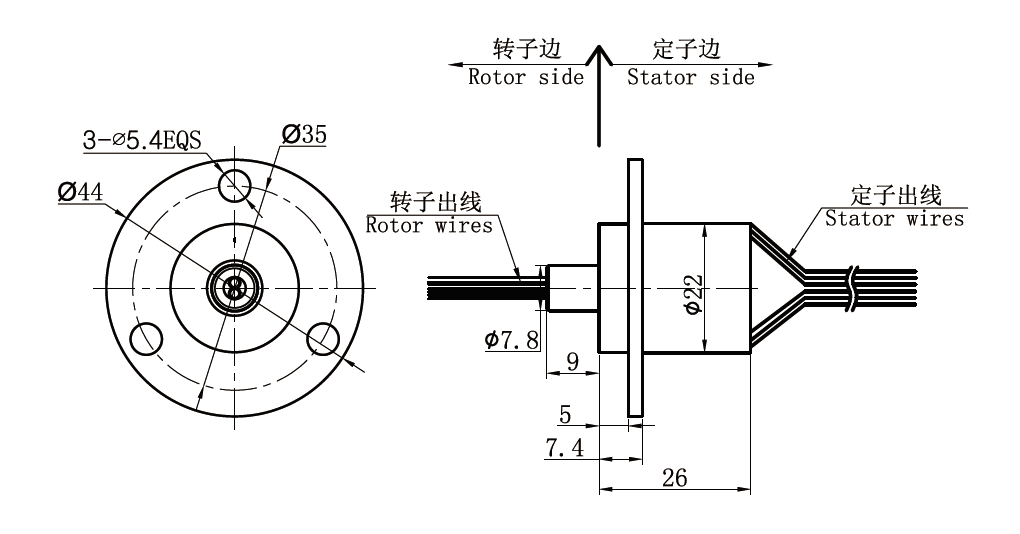

MW1210 外形尺寸圖(2環,每環10A)

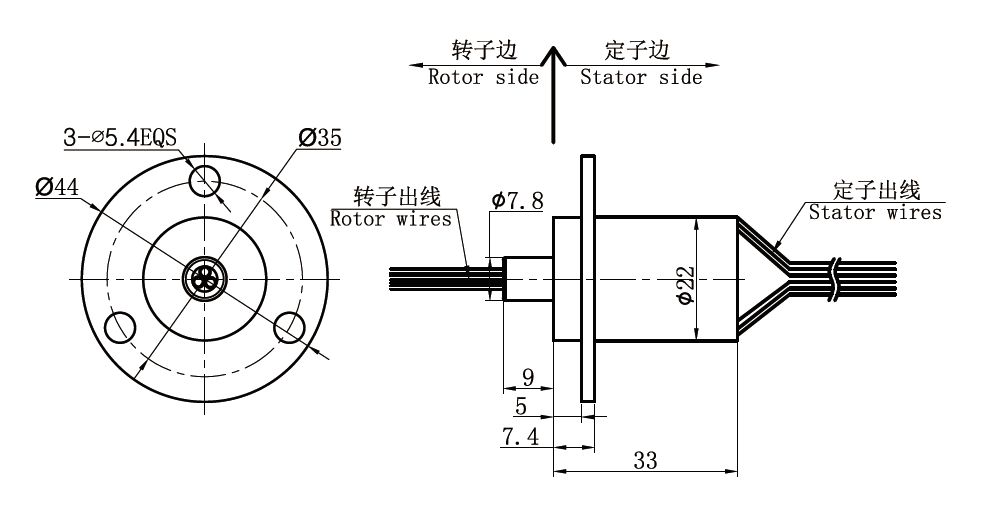

MW1310 外形尺寸圖(3環,每環10A)

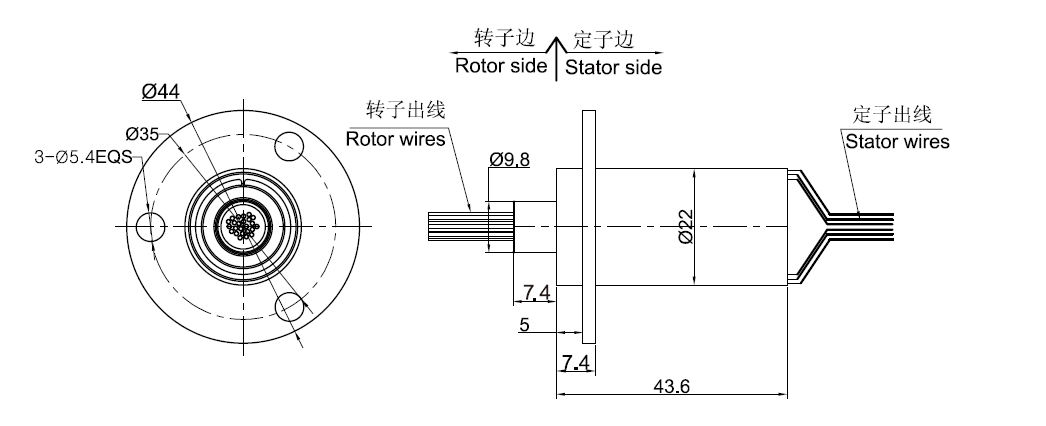

MW1410 外形尺寸圖(4環,每環10A)

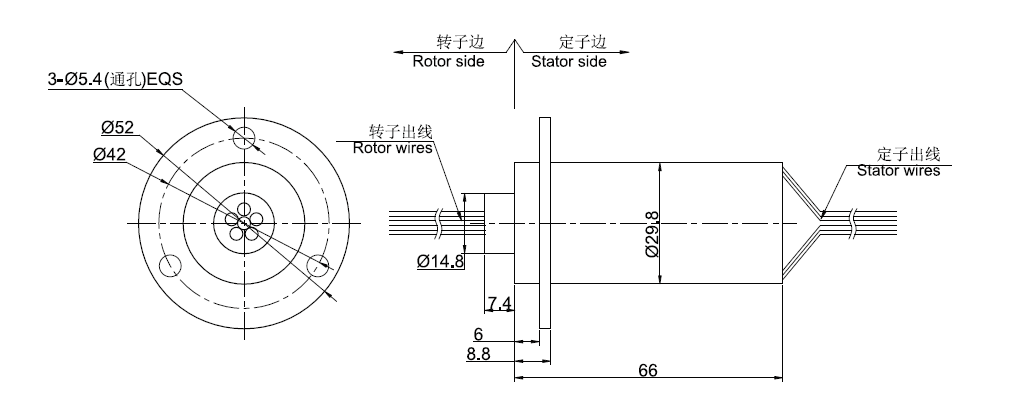

MW1415, MW1615, MW1610, MW1420, MW1430, MW1620,MW1630, MW1240, MW1340

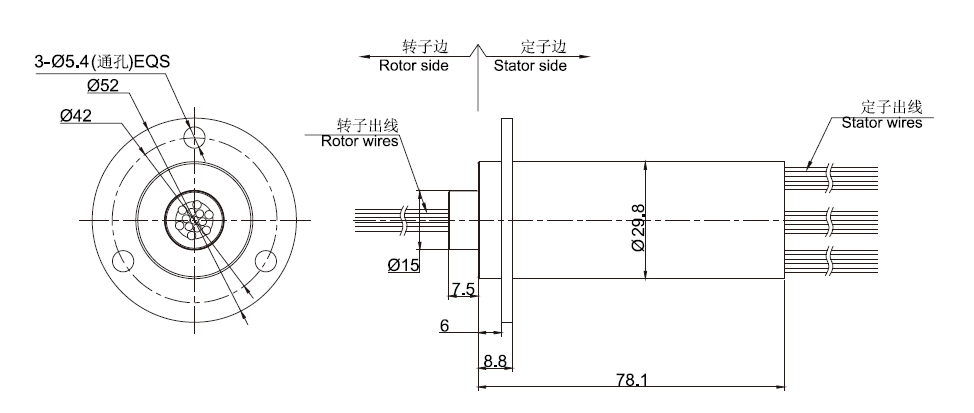

MW1810, MW1101, MW1121

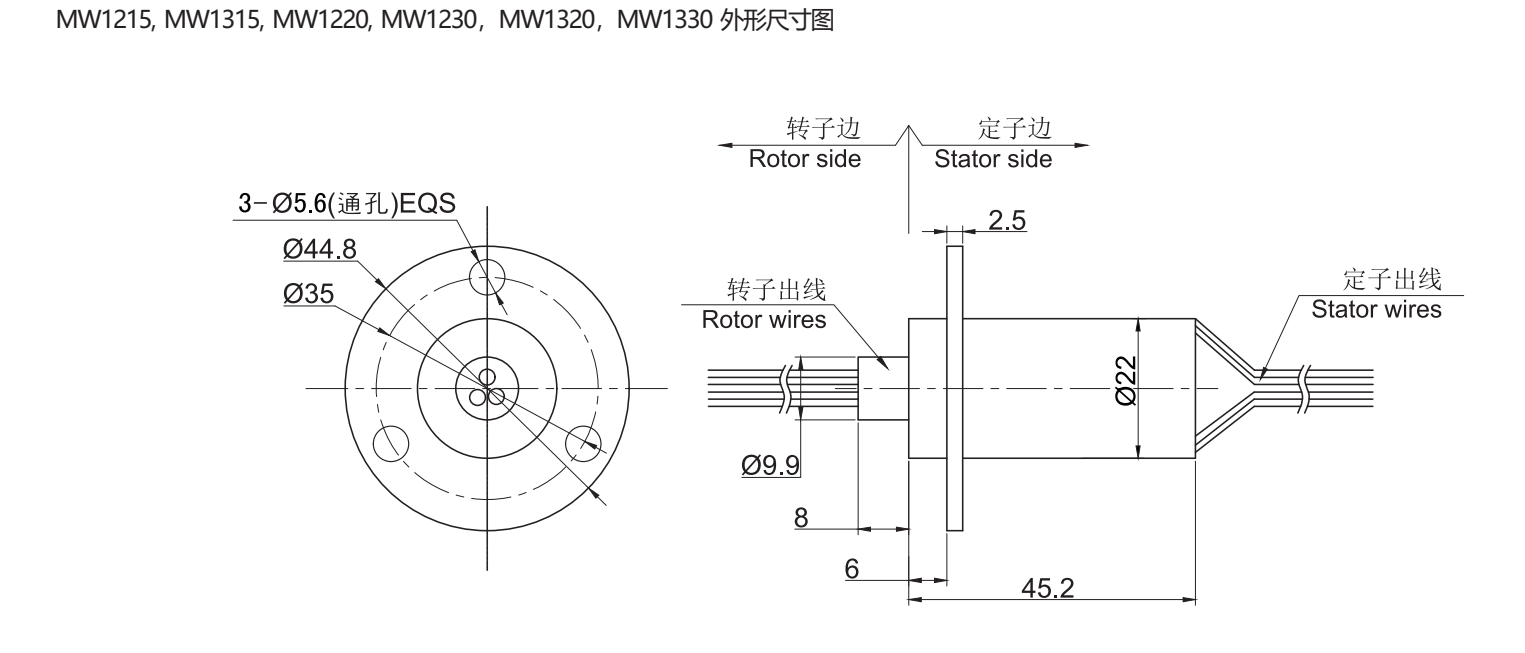

MW1215, MW1315, MW1220, MW1230，MW1320，MW1330


MW 1181, MW1930, MW13605

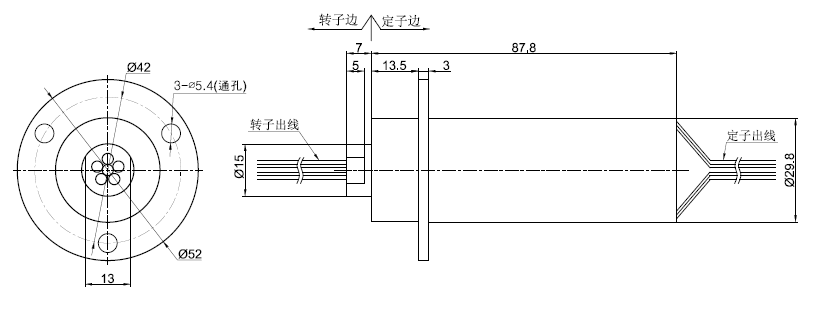

MW1211 IP65 尺寸圖（12環,每環10A）

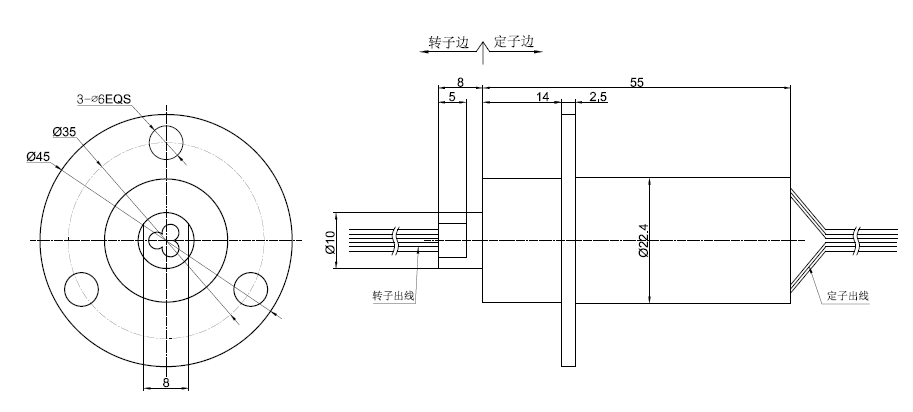

MW1330 IP65尺寸圖（3環,每環30A）

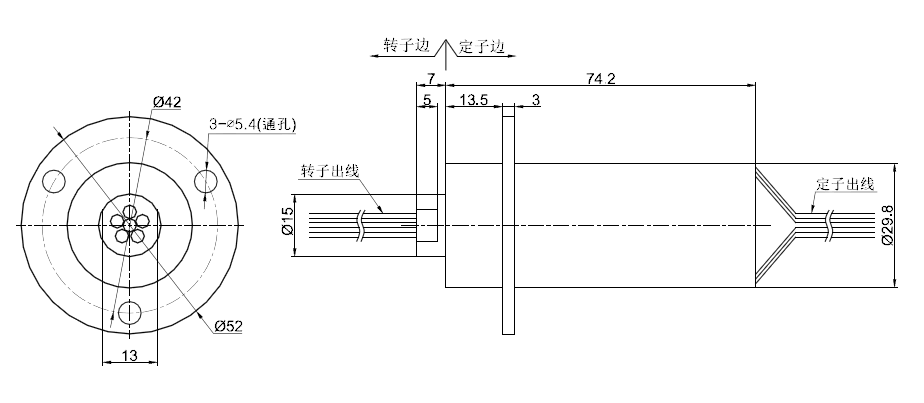

MW1630 IP65尺寸圖（6環,每環30A）
