標準產品分類

MHF107系列 高頻/同軸/波導 旋轉接頭
MHF107系列 高頻/同軸/波導 旋轉接頭
  • · 1通道高頻旋轉關節 + 電組合滑環
  • · MHF107系列3GHZ高頻+電組合滑環,同軸電纜滑環是單通道+電氣混合高頻旋轉接頭，高頻電氣混合滑環是專門為滿足高速串行數字信號或模擬信號傳輸而開發的產品.最高傳輸速率可達3GHz。
  • · 該系列產品支持單路高頻信號單獨傳輸，也可支持高頻信號與24V控制信號、通訊信號、動力電源、流體介質混合傳輸。
  • · 視頻信號采用75歐姆特性阻抗， 高頻RF信號采用的是50Ω特性阻抗射頻同軸結構頭。（其他指定接插件可轉接，導線規格RG178、RG316、RG174等可選）

典型應用：

高頻/同軸/波導旋轉接頭以前主要用于軍工領域，隨著軍民融合政策的逐步落地， 民用產品也越來越多用到高頻滑環等系列產品，主要應用于360度連續旋轉且需要保證電源，高頻波導信號不能中斷的場合：如各種軍用雷達，船載衛星通信裝置，車載衛星通信設備，衛星車，應急救災指揮車，高端機器人、車輛上的轉動炮塔、遠程控制系統、雷達天線、醫療系統、視頻監視系統、保障國家或國際安全系統海底作業系統、緊急照明設備、機器人、展覽/顯示設備等；

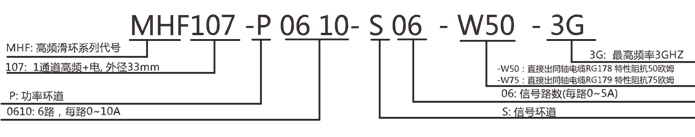

型號訂購說明：

技術規格參數
高頻部分技術指標機械技術指標
參數數值參數數值
頻率0~3GHz工作壽命500萬轉
額定功率5W額定轉速150RPM
駐波比VSWR<1.3工作溫度-30℃~80℃
插入損耗0.3db工作濕度0~85% RH
駐波比VSWR波動<0.05接觸材料金-金
插入損耗波動0.05db殼體材料鋁合金
接頭類型直接出同軸電纜轉動扭矩0.1N.m；+0.03N.m/6路
特性阻抗50Ω或75Ω防護等級IP51
電氣技術指標
參數數值
功率信號
額定電壓0~440VAC/VDC0~240VAC/VDC
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG16#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω


MHF107 - 單通道高頻+電組合滑環選型表
型號高頻通道頻率10A信號或5A長度L(mm)
MHF107-S061DC-3GHz0625.4
MHF107-S121DC-3GHz01239.2
MHF107-S181DC-3GHz01853
MHF107-S241DC-3GHz02466.8

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。

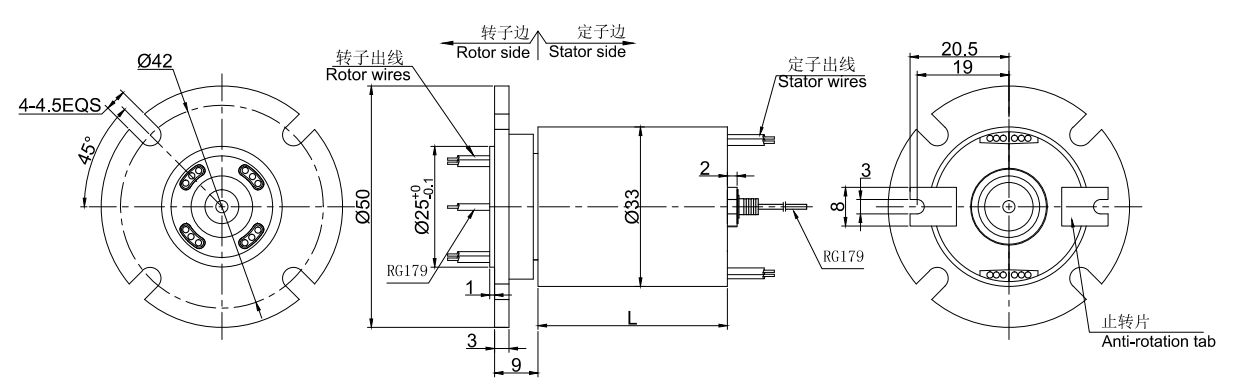

標準圖紙
