最詳細:比較水平式CT滑環和垂直式CT滑環的優缺點

  當前CT機已發展到多排螺旋掃描階段,必須采用滑環技術,幾乎清一色的采用了低壓滑環技術,高壓滑環技術基本淘汰出局。滑環在CT中具有十分重要的作用,傳遞掃描控制指令和掃描采集的數據,向掃描工作的旋轉部分提供電源,對CT性能有不可忽視的影響。

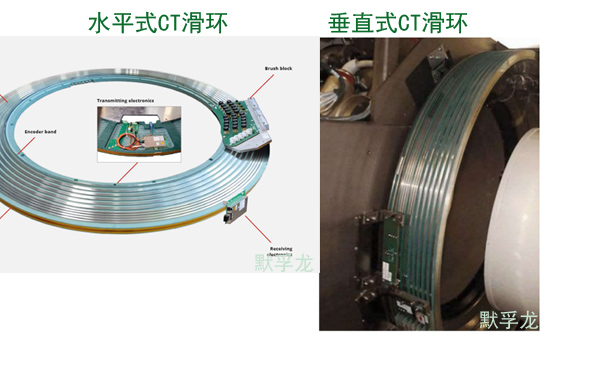

  這里就兩種不同型式的低壓滑環技術進行分析,以供CT選購、維修參考。原飛利浦系列CT機,采用的低壓滑環技術,滑環呈水平排列形式,采用金屬絲電刷。飛利浦《X)系列采用的低壓滑環技術,滑環呈垂直排列形式,采用碳質電刷。下文中,前者稱水平式CT滑環，后者稱垂直式CT滑環。

  筆者就維修工作中的體會,談?wù)剬?duì)這兩種滑環的看法:水平式滑環因受其水平排列形式和空間位置限制,不易形成獨立的工作區域,一般和X線管、發生、數據采集和掃描電路共用一個工作區間,采用金屬絲電刷。

  若采用碳質電刷,工作時刷環摩擦產生的碳粉,極易造成同區域內其他電氣工作部件的碳粉污染而誘發故障。然而金屬絲電刷的電氣接觸性能及耐久性不及碳質電刷,工作中雖不產生碳粉,但金屬刷本身極易積存與滑環摩擦產生的贅生物和空氣積塵,工作中發生的通訊故障通常多是由刷環接觸不良引起。相對維護周期較短,并且受工作環境空氣潔凈度的影響較大。

  在維修工作中因空間狹小,滑環的擦拭維護比較困難。對維護保養的的要求也比較嚴格,不僅要注意檢查和維護滑環的潔凈,更要注意檢查和維護金屬絲電刷的潔凈與磨損程度,只擦拭滑環而忽視對金屬絲電刷的維護往往達不到使刷環接觸良好的目的。

  小心將金屬絲電刷板從機器上拆下來后可用酒精浸泡,輕輕刷洗干凈,不要用力過大,以免引起金屬絲變形,保持其原有形態。要認真檢查金屬絲電刷的磨損程度,金屬絲電刷與滑環磨擦的部分會磨損變薄,要認真剔除”藕斷絲連”磨損嚴重的金屬絲。

  若由于檢查不細致或更換電刷不及時使電刷過度磨損造成連絲跳槽短路,會造成大面積的相關電路板燒毀,經濟損失慘重。

  本機要求用無毛紙擦拭滑環,因擦拭后滑環上的纖維殘留仍會形成通訊故障。在金屬絲電刷板清潔干凈后,裝回機器上時,要小心翼翼的操作并認真檢查,不要造成刷絲跳槽,引發燒板故障。垂直式滑環,由于排列形式的原因,比較容易形成自己獨立的工作區間,其一般裝在掃描旋轉機件的背部,形成獨立的工作區域,采用碳質電刷,其耐久性、接觸良好性優于金屬絲電刷,雖產生碳粉,但對工作在另一個區間的其他電氣部件影響不大。

  因滑環呈垂直排列,碳粉會自行垂落,一般不存在因環間短路燒壞相關電路板的問題,并且維護周期較長。維修工作中,垂直式滑環呈完全暴露位置,滑環的清潔擦拭、維護保養很方便,無特殊要求,檢查碳刷磨損程度和更換碳刷操作簡便�？梢�(jiàn),在CT維護上,水平式滑環重點是保持刷環的潔凈,檢查金屬絲電刷的磨損程度及時更換,避免由金屬絲電刷跳槽短路造成的相關電路板燒毀;垂直式滑環主要是清除碳粉,保持滑環潔凈、光滑,調整和更換磨損嚴重的碳刷。

  在選購上,由于垂直式滑環維護方便,維護周期長,并且不容易產生由刷環引起的相關電路板燒毀的嚴重故障,即意味著后續維護投資相對少,尤其CT性能、價格相同或相近的情況下,選購垂直式滑環的CT機可謂明智的選擇。
