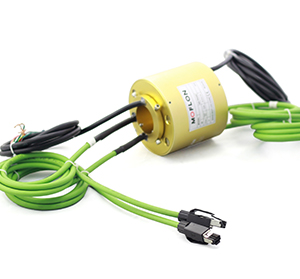

MB250系列 工業總線滑環(高速傳輸)
MB250系列 工業總線滑環(高速傳輸)
  • · 工業總線滑環，CanBUS滑環，ProfiBUS導電滑環集電環通孔直徑為25.4mm（1"，適用于<=25.4mm）的標準系列整體式精密工業總線滑環
  • · 支持的總線類型有：Profibus, CanBUS,CANOPEN, DeviceNET, CC-LINK, ProfiNET, EtherCAT等等
  • · *注意：如需<25.4mm的內孔，可通過加內襯軸套解決。

典型應用：

MB-工業總線滑環是針對各類總線（包括CC-LINK、EtherCAT、EnterBUS,CanBUS、ProfiBUS、ProfiNET、DeviceNet,RS422、RS485、PLC)等而設計開發的一款工業總線專用滑環，采用特殊工藝的復合鍍層工藝，保證接觸的長期可靠性，保證不丟包不報警，不延時。主要應用于工業自動化控制中的各類編碼器，伺服電機以及各類控制器之間的總線通訊，如鋰電池設備，各類高端智能化設備，各類激光類設備等；

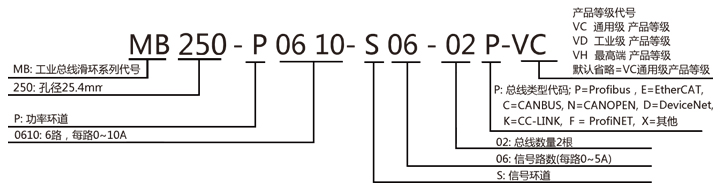

型號訂購說明：


產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）200RPM1500萬轉貴金屬
VD（工業級）600RPM8000萬轉鍍金-鍍金
VH（高端級）1000RPM1.5億轉金合金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~440VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG16#鍍錫鐵氟龍AWG22#或者總線電纜
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51



MB250系列工業總線滑環選型表
型號10A信號或5A總線數量總線類型長度 L（mm)
MB250-01P001Profibus總線45.2
MB250-01E001EtherCAT總線45.2
MB250-01C001CANBUS總線45.2
MB250-01N001CANOPEN總線45.2
MB250-01D001DeviceNET總線45.2
MB250-01K001CC-LINK總線45.2
MB250-01F001ProfiNET總線45.2
MB250-P0610-S06-01P661Profibus總線86
MB250-P0610-S06-01E661EtherCAT總線86
MB250-P0610-S06-01C661CANBUS總線86
MB250-P0610-S06-01N661CANOPEN總線86
MB250-P0610-S06-01D661DeviceNET總線86
MB250-P0610-S06-01K661CC-LINK總線86
MB250-P0610-S06-01F661ProfiNET總線86

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。工業總線滑環，CanBUS滑環，ProfiBUS導電滑環集電環可在標準產品上進行非標定制，請咨詢客服。

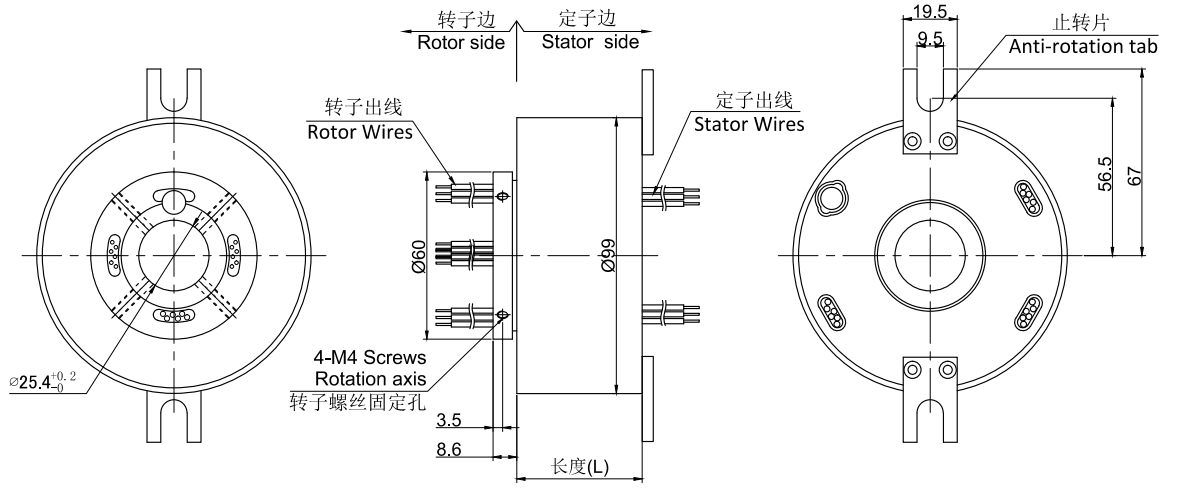

標準圖紙
