風電場風機滑環結構

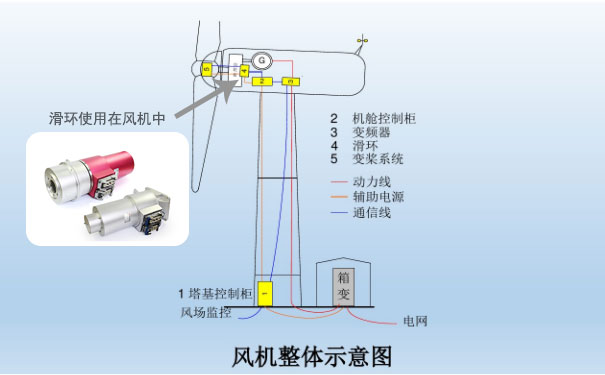

　　風力滑環通過氣流提供動力，空氣由于氣流而具有風能。目前，風車主要用于將風的動能轉化為旋轉動作，從而帶動風力發電機發電。風力滑環是旋轉中心，是風力設備中旋轉葉片與主軸連接部分的旋轉接頭部件，是連接葉片與風機的信號傳輸通道。許多傳感器的數據通過風力滑環傳輸。風力發電滑環在整個風力發電設備中起著至關重要的作用。一旦滑環有問題，整個設備就會報廢。

　　風力滑環由導電環、尾刷、刷握、導電桿、集電環和滑環罩組成。繞線轉子的繞組類似于定子繞組。三相繞組連接成星形。每相繞組的始端與三個銅滑環相連，銅滑環固定在轉軸上。環到環、環到軸相互絕緣，并通過一套由彈簧壓緊的碳刷與外部電路相連。

　　滑環式電動機，又稱三相繞線轉子交流異步電動機，必須與電阻或電阻串聯，以降低起動電流，增加起動轉矩和功率因數，有效提高電動機的起動性能。因此，在大容量、高轉矩要求的機械設備中，通常采用莫福龍滑環電機拖動。

　　滑動觸點通過滑環組件中的旋轉接口傳輸電信號和能量。電刷(或接觸電刷)在旋轉滑環上滑動，并在其旋轉過程中保持不間斷接觸。也就是說，在固定電刷和旋轉滑環之間需要“金屬對金屬接觸”，以確保正確的電信號傳輸。

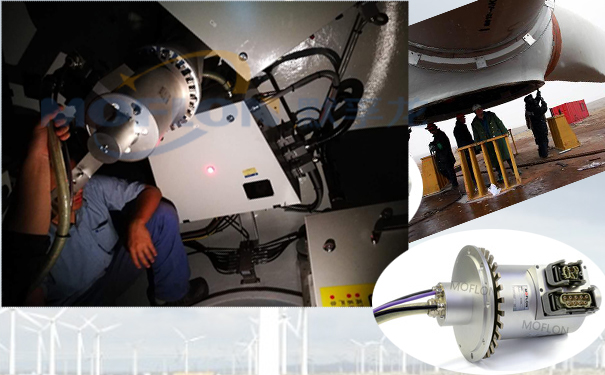

　　默孚龍風電滑環適用于發電功率為0.75-5.0兆瓦的風力發電設備，保護等級高。針對我國滑環工作受齒輪箱漏油影響的問題，在轉子接頭處增加了密封裝置，既防止了油進入，又不會對轉子轉動力矩產生很大影響。鑒于近年來異常的天氣變化，為了防止長期高(低)溫，安裝了散熱裝置和低溫自動加熱裝置，以確保產品的可靠性。
