卷盤滑環箱內滑環設計要求

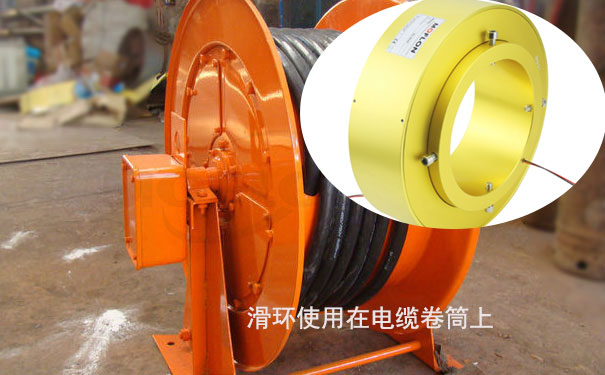

　　電纜卷筒(也稱為電纜卷盤或電纜卷線器)，是用來取代滑觸線而成為移動傳輸領域(動力、數據及流體介質)的主流解決方案。優勢是其占地面積小、易于維護、可靠性和成本低。要保證電纜線路總是暢通的，離不開滑環的功勞。

　卷盤滑環的工作方式：

　　電纜卷筒的動力部分和速度調節部分由具有獨特電氣和機械特性的電機負擔。電機速度調節范圍大，機械特性軟，負載變更時，電機的工作速度也會相應變快或變慢。也就是說，負載增加轉速下降，負載減少轉速上升。并且電機在轉矩、轉速的機械特性曲線上的任意一點都可以長期穩定運行，因此電纜可以從卷盤的相應半徑中獲得適當?shù)木砝@速度和拉力。

　　1、卷取電纜：電機輸出扭矩為動力，通過減速部分帶動卷盤收取電纜。

　　2、釋放電纜：電機輸出扭矩妨礙力，防止電纜快速打開，以確保放纜同步。

　　3、停機：長期堵轉電機帶有盤式常閉制動器，確保在電機斷電時電纜不會因重力在卷盤上滑落。

　卷盤滑環的使用條件：

　　海拔不超過2000米。

　　環境溫度：-20℃-+45℃。

　　允許在淋雨、濺水和腐蝕性氣體灰塵的地方工作。

　　安裝部位最大振動條件是：從5-13HZ位移1.5mm；在13-150HZ時，振動加速度為10m/s2。

　　集電器箱防護等級IP54。

　　根據導電滑環的安裝方法，分為滑環內置、滑環外置、懸臂式三種結構。其中，滑環內置的話，體積小，外觀美觀，滑環外置則便于維護，懸臂式適用于卷取較長較重電纜。

　　滑環內置電纜卷筒

　　這種電纜卷筒通常是水平安裝方式，顧名思義，滑環安裝在電纜卷筒的中心軸內部。

　　滑環外置電纜卷筒

　　通常適用于經常更改電纜規格、沿電纜卷軸側面的軸安裝，以及經常更改外部具有保護殼的多條電纜共有的一個卷筒的情況。

　　懸臂式電纜卷筒

　　這種電纜卷筒的導電滑環安裝在底座內，懸臂式適合于有較大的空間的地方，在電纜較長、較重的情況下，常用于港口機械的天車。

　　默孚龍三個典型的電纜卷筒和可選的導電滑環。除此之外，還有在爆炸性環境中使用的防爆滑環、大功率電流傳遞用的大電流滑環、電液一體式產品等特殊工作條件下使用的默孚龍有多種選擇。
