導電滑環工作原理及部件解析

     導電滑環是電器必不可少的一個零件，它的應用范圍也是涵蓋各個領域，但是很多人卻不知導電滑環是怎么工作的，下面我們跟隨默孚龍一起來了解一下導電滑環工作原理的相關資料吧。

導電滑環工作原理

     導電滑環是一個可以從固定裝置傳輸電流、數據信號到旋轉裝置的機電部件，也稱之為導電環、集電環、匯流環、電刷、旋轉電氣關節或電氣轉頭。

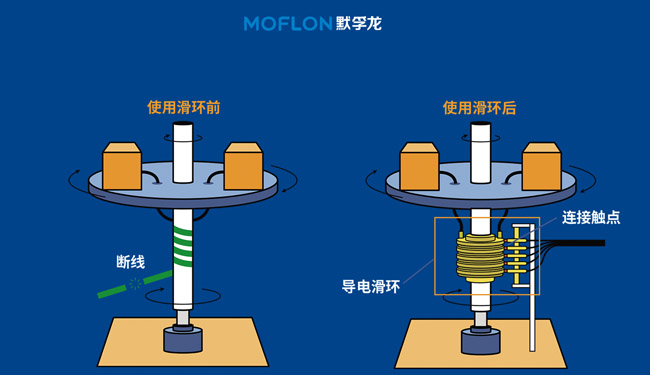

     導電滑環工作原理非常的簡單，可以看到一般都是安裝在設備的旋轉中心，主要是由旋轉和靜止兩大部分組成。也就意味著它旋轉部分就是連接設備的旋轉結構，在運行的時候就可以隨之旋轉。靜止的部分就是固定結構的中心點，了解了導電滑環工作原理以后，對產品的選擇就有了很好的幫助。

      導電滑環工作原理

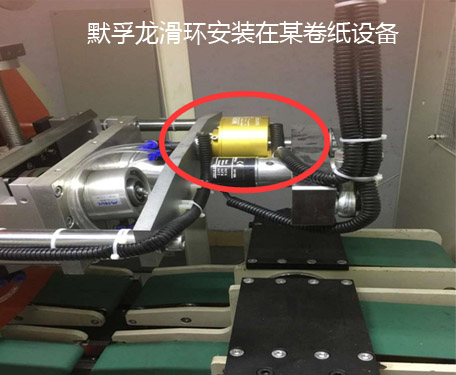

      滑環可以應用于任一要求無限制連續旋轉的機電系統中，已廣泛應用于游樂、通信、安防、電力、儀表、化工、醫療、雷達、航空、軍事、船舶、運輸、建筑、工業自動化等機電設備上。

     導電滑環部件解析

     了解了導電滑環工作原理以后我們再來了解一下導電滑環的部件吧，若滑環根據傳輸介質來區分，還可以分為電滑環、流體滑環、光滑環，也可通俗的統稱為“旋轉連通”或“旋通”�；�環通常安裝在設備的旋轉中心，主要由旋轉與靜止兩大部分組成。旋轉部分連接設備的旋轉結構并隨之旋轉運動，稱為“轉子”，靜止部分連接設備的固定結構的能源，稱為“定子”。

     定子與轉子的設計結構都是單通路的精密疊加，疊加的路數根據使用要求而設定。組裝時，將定子的通路與轉子的通路一一對應，形成轉子與定子間的通路。各個通路間電氣性能互相獨立，不能存在干涉。

     定子與轉子之間通路的形成，則必須存在兩者間的接觸。它們的觸點是整個滑環的功能部位，是整個滑環各種性能體現的載體。因此對接觸料件的材質的選擇、設計的合理、部件間的精密制作配合等，構成了穩定可靠的旋轉連通系統。將滑環裝載于旋轉設備上，通過滑環的兩端引線，在旋轉的狀態下，即可傳輸所需的各類信號。

     原來導電滑環工作原理并不像我們想象中那么復雜，如果你有需要使用到導電滑環的話可以優先選擇默孚龍，畢竟默孚龍是大品牌，質量絕對有保障。
