自動化企業需要知道帽型滑環

　　帽型滑環，顧名思義就是外形看起來像帽子一樣的滑環。帽型滑環外帶法蘭盤，主要是通過法蘭盤的上的幾個固定孔來跟客戶的設備配合安裝，所以帽型滑環一般都是外層固定，內軸轉動的一種結構。

　　帽型滑環特點

　　1.帽型滑環導電環外徑為22-35.5mm，通路數最高至125路

　　2.轉速可高達2000RPM，部分型號支持10000RPM

　　3.金屬∕塑膠殼體，旋轉軸可選

　　4.可提供不同電氣通路組合(視頻、控制、傳感、電源、以太網等)

　　典型應用領域

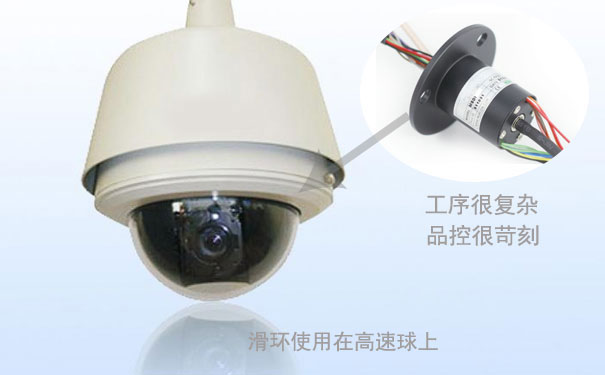

　　1.高速球、云臺

　　2.電氣測試設備

　　3.制造和處理控制設備

　　4.機器人

　　5.醫療設備

　　安裝指引

　　1、此系列滑環被設計于以法蘭式安裝在一個套筒式支架上。

　　2、轉子必須用一種柔韌的連接來同心地驅動(比如橡膠管或螺旋管等)。轉子引線在一定轉速下可以用來作此驅動。

　　3、帶墊圈的螺絲用于安裝滑環，這些墊圈避免法蘭過于緊。

　　4、滑環不能用來承受其所連接的設備重量，旋轉的設備應鎖死固定以避免把重量加在滑環轉子上。

　　5、滑環應避免受到灰塵及濕氣的侵?jǐn)_。如在室外使用。應安裝防護罩。

　　6、保護所有導線在設備旋轉時表面不會受到損傷，排線時應注意到所有線頭都不能承重。

　　7、駁線頭時注意勿傷到導線表皮。
