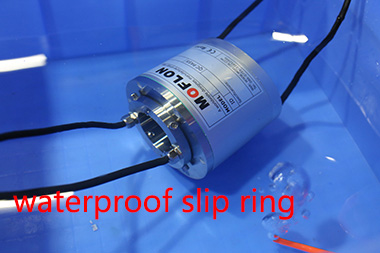

過水滑環，其內部部件主要包括轉子、位于轉子內部的定子和用于固定安裝定子的底盤。這種過水滑環的結構和工作原理如下：定子固定安裝在底盤的旋轉中心，轉子通過軸承與定子旋轉配合，旋轉平臺通過傳動桿帶動定子旋轉，輸入電纜通過定子上的鍍金導電環傳輸到定子的內孔中連接，從而引入電源和輸入電信號。
.jpg)
但安裝過水滑環轉子需要在支架上固定很多金合金刷絲，這些刷絲與導電環接觸滑動，實現供電和點信號的傳輸。此外，過水滑環的轉子覆蓋有密封的鋁合金圓筒，用螺栓固定，用工業密封膠密封。過水滑環的密封鋁合金筒上設有多個輸出電源連接樁，這些電源連接樁通過電纜與鋁合金筒連接，使過水滑環實現電力和電信號的傳輸。
過水滑環組件的接觸材料主要采用貴金屬和超硬鍍金處理，接觸方式采用家庭刷鍍式多點接觸。因此，這種過水滑環接觸可靠，發熱小，摩擦扭矩小，運行穩定，耐磨壽命長，接觸電阻小，電阻波動小，傳動性能優異。另外，外殼材料采用鋁合金，既滿足導電環的強度要求，又散熱快，通過大電流時不需要考慮散熱。同時，過水滑環采用內部強弱電隔離和特殊屏蔽模塊，適用于港口輪胎起重機，既傳輸電源，又傳輸各種微電控制信號。此外，過水滑環的防水設計采用出線防水格蘭，適用于港口、碼頭、貨場等惡劣環境下的港口輪胎起重機的工作條件。導電環組件采用中空結構，有利于港口輪胎起重機在導電滑環之間傳輸壓縮空氣、液壓油等流體介質。
