滑環技術設備在螺旋CT中的應用成果如何

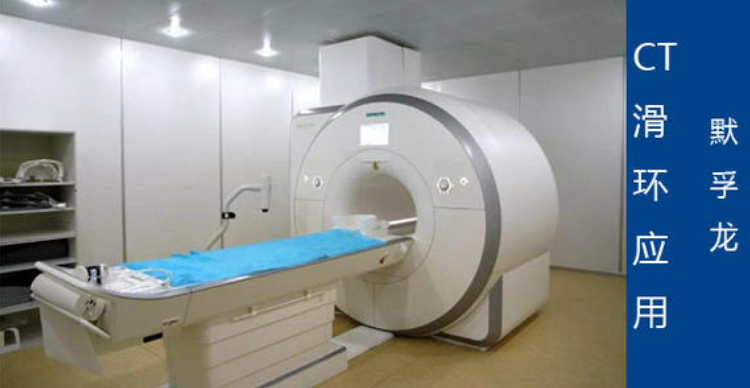

　　在醫療圖像設備中，螺桿CT機是近年來發展迅速的精密設備，高速旋轉部分的供電和人體掃描數據的采集等由固定的滑動和旋轉的刷子實現，滑動和旋轉的刷子之間的摩擦很大，因此需要定期的擦拭維護，現在都是采用人工擦拭保養，用醫用紗布蘸純酒精進行擦拭保養，因滑環位置非常小，不便于人工擦拭，費時費力，且?guī)щ娮鳂I(yè)，易發生危險，對人體造成傷害。

　　移動滑環提供了一種安全、有效率的專用于螺桿CT設備滑環的擦拭刷，以克服上述現有技術中的不足。 實現了的螺桿CT機的滑環專用刷，刷體是在多個擦拭片和相鄰的擦拭片之間的中上端部夾持橡膠緩沖墊，將其上端一體地固定連結而成的。 各擦拭片的下端設有與滑環軌道弧度相吻合的弧，擦拭片間的間距與滑環軌道間的間距相吻合。

　　采用滑動技術，可以解決球管掃描運動供電和信號傳遞的問題。 由于電刷與銅制滑環接觸，導電后可以向一個方向連續旋轉。 其基本方法是用七條銅條做成七個同心環，各個同心環相互獨立絕緣，框架背面圍繞旋轉框架，帶碳刷的七條電纜將碳刷按壓在對應的滑環上，保持良好的接觸。 因此，隨著框架的旋轉，電源通過刷子傳送到滑環，通過滑環傳送到框架旋轉部的各單元。 7個滑環中，L1、L2、L3對應于電源環，n是零線圈，g是接地線圈，PON ()、PON(-)是框架通過滑環供電的控制環。

　　一般的螺桿CT機有14個滑軌，為了使操作變得容易，默孚龍滑環將刷體上的擦拭片的張數設為7~9個比較合適。 考慮到擦拭片材的軟背操作不方便，不會影響擦拭效果，如果過硬可能會損傷滑環，可以采用半硬質的塑料或塑料的材質。

　　本實用新型與現有技術相比，在擦滑環時省事、高效便利的同時，安全可靠、適應性高、結構簡單、制作簡單、操作方便、經濟實用。
