轉子法蘭滑環安裝方式

轉子法蘭滑環是一系列法蘭在滑環轉子部分的滑環的總稱。

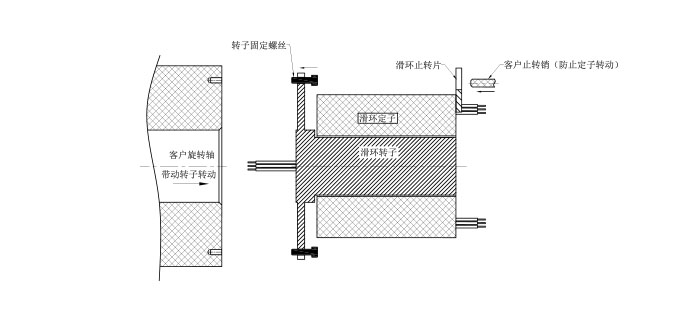

安裝示意圖（2D）：
安裝示意圖（3D）：
安裝指引：

因?yàn)榛�環轉子和定子在安裝的時候很難保證同心，建議用4個螺絲將滑環的轉子法蘭固定在轉動體（或轉動體的過渡法蘭上），鎖
緊螺絲前，請確保法蘭的凸臺位置與轉動體是否保證在一個中心線上，保證一定同心度。
然后將止轉桿插入止轉片即可，千萬不能強行固定止轉片，否則可能會導致滑環損壞或者達不到預期使用壽命。


注意事項：

1）滑環環體除了承重本身重量外，不得承重其他超過1公斤的物體，環體導線也不得承受外部拉力。
2）在滑環安裝時，務必要保護好導線，避免因?qū)Ь�絕緣層損壞而影響到產品品質。
3）滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。
4）確定固定部分的螺母不松動。 5）定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。
6）滑環的定子和轉子根據實際需要可以互換，哪部分轉動，靜止都沒有關系。
