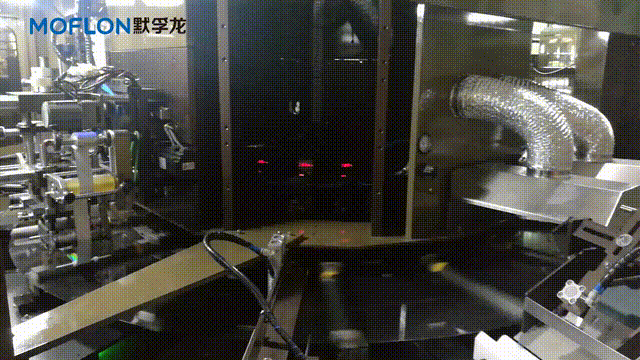

自動化多工位旋轉接頭工作原理示意

　　自動化多工位旋轉接頭是一種多工位旋轉接頭的工裝夾具，包括固定端殼體，固定端殼體的底部焊接有底部滾珠軸承，固定端殼體的頂部焊接有頂部滾珠軸承，旋轉芯軸套裝在底部滾珠軸承和頂部滾珠軸承的內圈中， 旋轉芯軸的內腔中設有上下貫通的水冷管，旋轉芯軸的外壁上均勻套裝有旋轉密封件，軸通過卡簧卡在旋轉芯軸的底部，固定端殼體的外環底部一體成型有法蘭，固定端殼體與旋轉芯軸之間設計有迷宮式防水密封結構。

　　自動多工位旋轉接頭有效保護旋轉接頭軸承外部干擾的影響，提高惡劣工況下的使用壽命。實現了快速送料、快速完成工序、快速下料的自動化無監督工作，效率高、成本低、節省操作人員。自動多工位旋轉接頭可應用于四工位、六工位和八工位的夾緊和松開功能，具有使用壽命長、免維護等優點。
