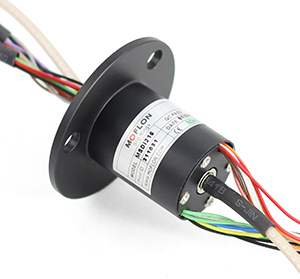

MSDI216系列 單通道高清HD-SDI滑環
MSDI216系列 單通道高清HD-SDI滑環
  • · MSDI216系列HD-SDI高清云臺滑環,支持1路HD-SDI高清信號(同軸電纜) + 12~30路信號（2A）同時傳輸，專門為高清視頻信號1080P而設計研發的一款高端導電滑環. 最高速率可達3GHZ, 能混合1~30路信號和微小電流。
  • · 產品采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長工作壽命。
  • · 主要用于傳輸中小型系統微弱控制信號，微弱電流。如視頻，控制，傳感，電源，以太網。
  • · 典型應用：高清安防監控，攝影攝像，高清攝像。

典型應用：

高清滑環是用于高清視頻信號（包括1080P，4K或者8K）傳輸和通信的一款產品，主要應用于360度連續旋轉且需要保證電源，高清，超高清視頻信號不能中斷的場合：如各種高端攝像車，電影拍攝設備，無人汽車，軍用無人機吊艙，工業無人機吊艙，高清攝像頭云臺，球機等；

技術規格參數
高清旋轉接頭技術參數
參數數值參數數值
輸入輸出RG-179/U最大轉速50RPM
壽命2億轉接頭類型BNC/F
阻抗75 ohms額定電流直流1A(最大)
電氣技術指標
參數數值
功率信號
額定電壓0~440VAC/VDC0~440VAC/VDC
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG28#鍍錫鐵氟龍AWG28#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω
機械技術指標
參數數值
工作壽命1000萬轉
額定轉速250RPM
工作溫度-30℃~80℃
工作濕度0~85% RH
接觸材料金-金
殼體材料鋁合金
轉動扭矩0.05N.m；+0.01N.m/6路
防護等級IP51



MSDI216 高清滑環選型表
型號HD-SDI高清通信速率信號（2A）外徑*長度
MSDI2161通道 RG-179(75Ω)DC-3GHz16Φ22.0mm*28.8mm

注：N個2A 電流環并起來可作為1路N*2A電流環使用；比如: 2環2A 并起來做作為 1路4A 使用。

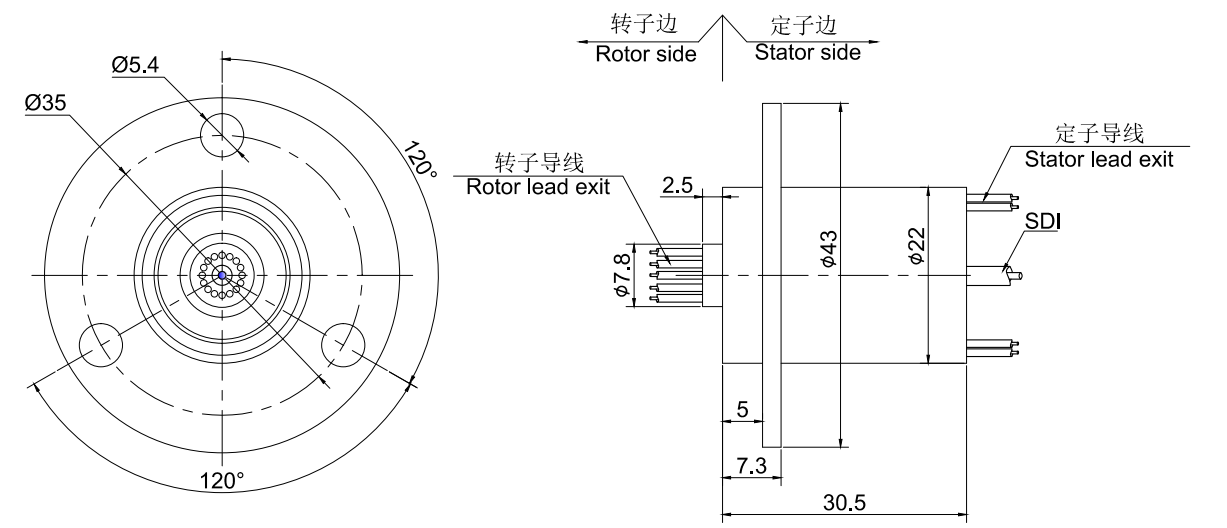

標準圖紙
