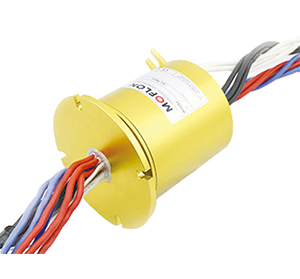

MZ086系列 轉子法蘭導電滑環
MZ086系列 轉子法蘭導電滑環
  • · MZ086系列轉子法蘭滑環，可用于緊急照明設備、機器人、展覽/顯示設備是外徑86mm的轉子部分帶連接法蘭的一系列滑環的總稱。
  • · 實心滑環，中心無通孔， 適用于法蘭端面安裝。
  • · 可以實現更多的路數和更大的電流。
  • · 內部走線和特殊屏蔽模塊設計方便，更穩定可靠。
  • · 通常此類產品用于定制各類敏感信號或者編碼器信號。

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

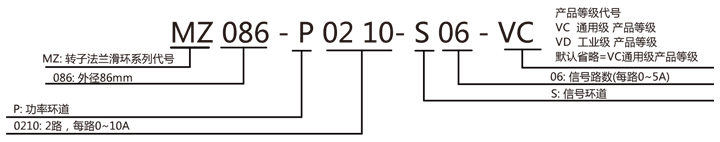

型號訂購說明：


產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）250RPM1500萬轉貴金屬
VD（工業級）1000RPM8000萬轉鍍金-鍍金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~690VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG16#鍍錫鐵氟龍AWG22#鍍錫鐵氟
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度800VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51



MZ086系列滑環選型表
型號10A信號或5A長度 L（mm)型號10A信號或5A長度 L（mm)
MZ086-S0202 31.6 MZ086-P1210-S12 12 12 106.4
MZ086-P02102031.6MZ086-P1810-S06 18 6106.4
MZ086-S0303 35 MZ086-P2410 24 0 106.4
MZ086-P03103035MZ086-S30 0 30 126.8
MZ086-S0606 45.2MZ086-P0610-S24 6 24 126.8
MZ086-P0210-S042445.2MZ086-P1210-S18 12 18 126.8
MZ086-P0410-S024245.2MZ086-P1810-S12 18 12 126.8
MZ086-P06106045.2MZ086-P2410-S06 24 6 126.8
MZ086-S12012 65.6MZ086-P3010 30 0 126.8
MZ086-P0210-S1021065.6MZ086-S36 0 36 150.2
MZ086-P0310-S093965.6MZ086-P0610-S30 6 30 150.2
MZ086-P0610-S066665.6MZ086-P1210-S24 12 24 150.2
MZ086-P0810-S048465.6MZ086-P3610 36 0 150.2
MZ086-P1010-S0210265.6MZ086-S42 0 42 170.6
MZ086-P121012065.6MZ086-P0610-S36 6 36170.6
MZ086-S18018 86MZ086-P1210-S30 12 30 170.6
MZ086-P0210-S1621686MZ086-S48 0 48 193.2
MZ086-P0410-S1441486MZ086-P0610-S42 6 42 193.2
MZ086-P0610-S1261286MZ086-P0910-S39 9 39 193.2
MZ086-P0810-S1081086MZ086-P1210-S36 12 36 193.2
MZ086-P1010-S0810 886MZ086-P1810-S30 18 30 193.2
MZ086-P1210-S0612 686MZ086-P2410-S24 24 24 193.2
MZ086-P1410-S04 14 486MZ086-S60 0 60 234
MZ086-P1610-S02 16 286MZ086-P0610-S546 54 234
MZ086-S24 0 24 106.4MZ086-P0910-S51 9 51 234
MZ086-P0410-S20 4 20106.4MZ086-P1210-S48 12 48 234
MZ086-P0610-S18 6 18106.4MZ086-S720 72 277.8

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。轉子法蘭滑環，可用于緊急照明設備、機器人、展覽/顯示設備可在標準產品上進行非標定制，請咨詢客服。

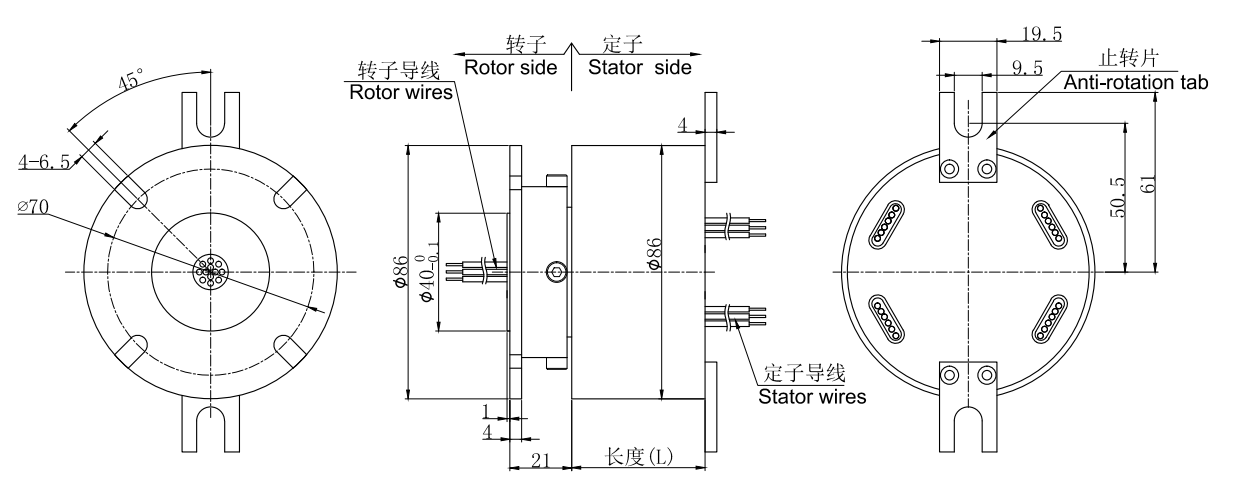

標準圖紙
