MP340系列 扁平盤式滑環
MP340系列 扁平盤式滑環
  • · MP340系列2 3 4 6路盤式導電滑環，內徑38.1mm，全鋁合金結構，接觸材料采用貴金屬+超硬鍍金處理，運轉穩定，電阻波動小。主要應用在高度空間有限，橫向空間基本不受限制的特殊空間要求。

典型應用：

扁平盤式滑環，主要應用對安裝高度有嚴格限制的場合，要求360度連續旋轉且需要保證電源，數字信號，模擬信號不能中斷：如旋轉門，醫用CT,安檢設備，以及其他工業自動化設備，智能制造設備， 焊接機器人等；

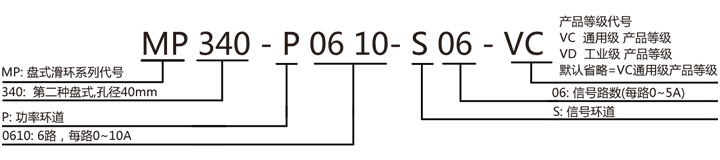

型號訂購說明：

產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）60RPM300萬轉貴金屬
VD（工業級）200RPM1000萬轉鍍金-鍍金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~440VAC/VDC0~240VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG18#硅膠線AWG24#硅膠線
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
轉動扭矩0.05N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51


MP340扁平盤式滑環選型表
型號信號或5A10A20A長度L(mm)
MP340-S0220017.1
MP340-P021002017.1
MP340-P0210-S0222023.9
MP340-P041004023.9
MP340-S0660030.7
MP340-P061006030.7
MP340-P062000630.7
MP340-P0210-S0442030.7
MP340-S12120051.1
MP340-P1210012051.1
MP340-P1220001251.1
MP340-P0610-S0666051.1
MP340-P0620-S0660651.1
MP340-S18180071.5
MP340-P1810018071.5
MP340-P0610-S12126071.5
MP340-P1210-S06612071.5
MP340-P0810-S10108071.5
MP340-S24240091.9
MP340-P2410024091.9
MP340-P0610-S18618091.9
MP340-P1210-S121212091.9

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
2 3 4 6路盤式導電滑環，內徑38.1mm，內孔、路數以及電流大小可定制，請聯系客服。

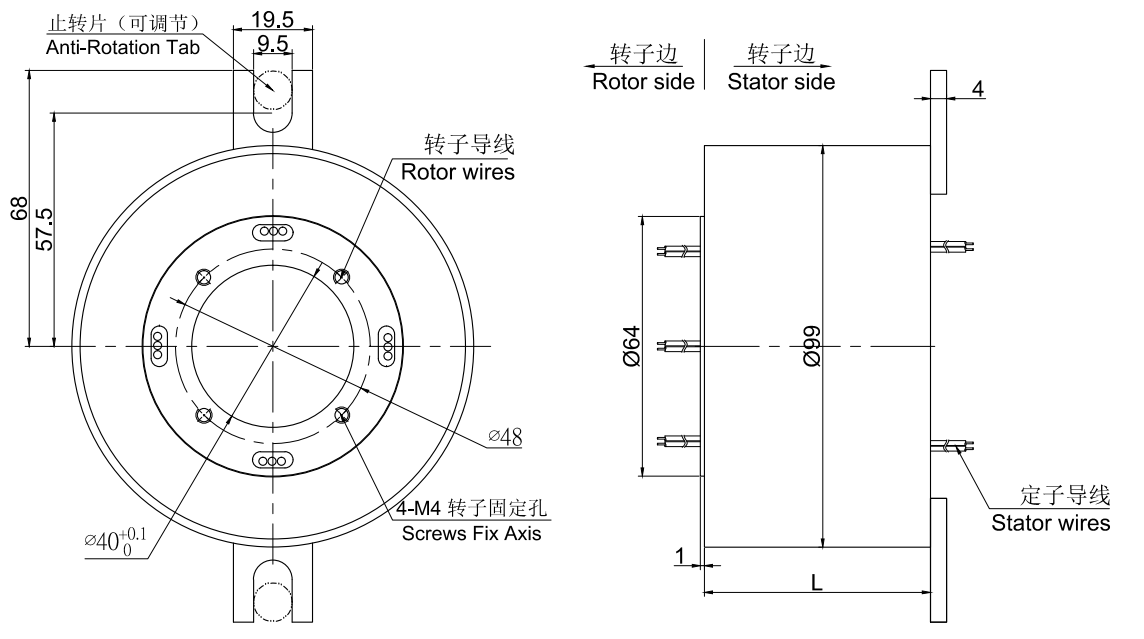

標準圖紙
