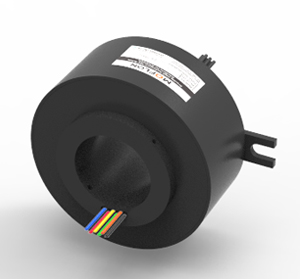

GT60130系列標準整體式精密導電滑環

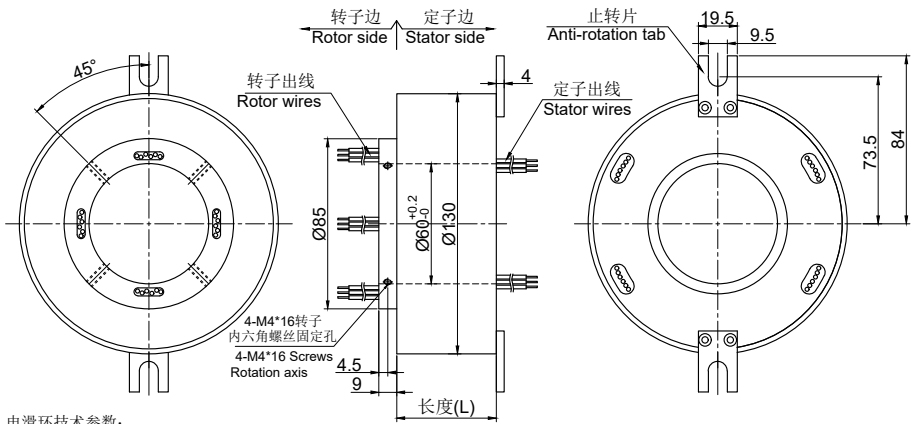

· 外徑130mm, 通孔直徑為60mm（適用于<=60mm）的標準系列整體式精密導電滑環。*注意：如需<60mm的內孔，可通過加內襯軸套解決。
· 標準化產品，有庫存
· 鍍金環+合金刷（鍍金）
· 支持信號，功率混合傳輸
· 可基于標準型號定制電路數和電流電壓

下載產品手冊 下載3D模型

典型應用：

GT60130系列整體式精密導電滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于干燥設備（如烘干機、干燥滅菌設備、糧食烘干機等）、流延膜設備、三相交直流儀表檢定裝置、游樂設施（如兒童乘騎系列游藝機、旋轉木馬）、研磨拋光機、起重機、安檢專用設備、電影設備等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

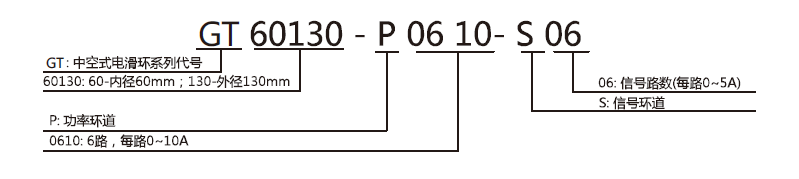

型號訂購說明：

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	1億轉		功率	信號
額定轉速	1~1800RPM	額定電壓	0~690VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG16#鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
接觸材料	貴金屬	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	1000VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.03Ω
防護等級	IP51

GT60130系列過孔滑環選型表
型號	10A	信號或5A	長度 L（mm)	型號	10A	信號或5A	長度 L（mm)
GT60130-S06	0	6	59.6	GT60130-P1810-S12	18	12	155.8
GT60130-P0210-S04	2	4	59.6	GT60130-P2410-S06	24	6	155.8
GT60130-P0410-S02	4	2	59.6	GT60130-P3010	30	0	155.8
GT60130-P0610	6	0	59.6	GT60130-S36	0	36	178.6
GT60130-S12	0	12	82.4	GT60130-P0610-S30	6	30	178.6
GT60130-P0210-S10	2	10	82.4	GT60130-P1210-S24	12	24	178.6
GT60130-P0410-S08	4	8	82.4	GT60130-P1810-S18	18	18	178.6
GT60130-P0610-S06	6	6	82.4	GT60130-P2410-S12	24	12	178.6
GT60130-P0810-S04	8	4	82.4	GT60130-P3610	36	0	178.6
GT60130-P1010-S02	10	2	82.4	GT60130-S48	0	48	224.2
GT60130-P1210	12	0	82.4	GT60130-P0610-S42	6	42	224.2
GT60130-S18	0	18	105.2	GT60130-P1210-S36	12	36	224.2
GT60130-P0210-S16	2	16	105.2	GT60130-P1810-S30	18	30	224.2
GT60130-P0410-S14	4	14	105.2	GT60130-P2410-S24	24	24	224.2
GT60130-P0610-S12	6	12	105.2	GT60130-S60	0	60	274.8
GT60130-P0810-S10	8	10	105.2	GT60130-P0610-S54	6	54	274.8
GT60130-P1010-S08	10	8	105.2	GT60130-P1210-S48	12	48	274.8
GT60130-P1210-S06	12	6	105.2	GT60130-P0810-S42	8	42	274.8
GT60130-P1410-S04	14	4	105.2	GT60130-P2410-S36	24	36	274.8
GT60130-P1610-S02	16	2	105.2	GT60130-S72	0	72	320.4
GT60130-S24	0	24	128	GT60130-P0610-S66	6	66	320.4
GT60130-P1610-S18	16	18	128	GT60130-P1210-S60	12	60	320.4
GT60130-P1210-S12	12	12	128	GT60130-P2410-S48	24	48	320.4
GT60130-P1810-S06	18	6	128	GT60130-P3610-S36	36	36	320.4
GT60130-P2410	0	24	128	GT60130-S84	0	84	369
GT60130-S30	0	30	155.8	GT60130-P1210-S72	12	72	369
GT60130-P0610-S20	6	20	155.8	GT60130-P2410-S60	24	60	369
GT60130-P1210-S18	12	18	155.8	GT60130-S96	0	96	414.6
