怎樣了解導電滑環側面出線的原理

　　導電滑環側面出線屬于電接觸滑動連接的應用領域,下面由默孚龍為你講述導電滑環側面出線的詳細介紹集電環或旋轉接頭、旋轉電氣接口、滑環、集電環、匯流環、線圈、換向器和適配器，我們?nèi)�學習看看吧。

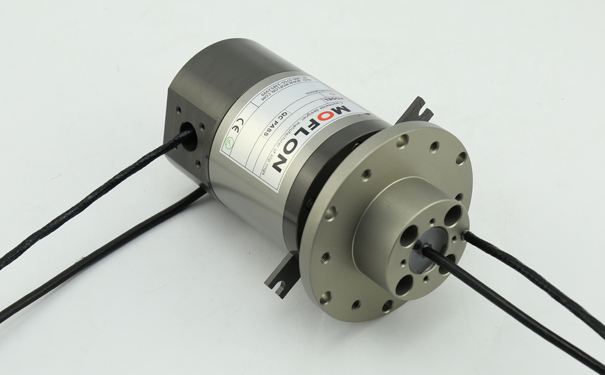

　　導電滑環

　　其由彈性材料-電刷、滑動觸點表面材料-導電環、絕緣材料、粘結材料、組合支架、精密軸承、防塵罩及其他輔助件等組成。

　　電刷采用貴金屬合金材料，呈“II”型與導電環環槽對稱雙接觸，借助電刷的彈性壓力與導電環環槽滑動接觸來傳遞信號及電流。

　　精密導電滑環屬于高科技產品，一直以來被應用于尖端軍事領域，是各種精密轉臺、離心機和慣導設備的關鍵器件。

　　隨著我國經濟的不斷發展，民用領域也越來越多的涉足使用此類產品，用于工業自動系統控制中。在國外先進發達國家，該類產品已逐漸由軍用產品轉化為民用產品，近幾年已實現了標準化、批量化生產，被廣泛應用于安防、工廠自動化、電力、金融、儀表、航空、軍事、運輸、建筑等機電設備上。

　　滑環技術

　　1、復合電刷塊技術，一般采用碳刷，銅刷，銀/石墨/二硫化鉬的刷塊等形式。

　　2、采用貴金屬合金單絲。

　　3、纖刷技術，纖刷是指一種特殊的滑行電氣接觸設計。纖刷簡單的說就是將單獨的金屬纖絲(線)進行校準并裝進一個金屬管里。在這個懸臂設計中，纖刷束的散狀的，無束縛的一端依附在環道表面的槽里。

　　選擇原因

　　在電氣設計過程中，機械部分360度無限制連續旋轉時，導線需連接到旋轉部件上去，電氣工程師就會遇到導線纏繞問題，這個時候，他需要一個電旋轉連接器，俗稱電滑環來傳輸動力和信號的旋轉連接。

　　結構種類

　　滑環結構分為圓柱式、圓盤式。圓柱式滑環的環道是沿著圓柱的軸心排列的，就象螺栓上的螺紋一樣。圓盤式滑環的環道是同心的，就象在唱機唱片上的溝一樣。目前大部分都采用圓柱式滑環，除非受到高度限制，才會選用圓盤式滑環。

　　圓柱種類

　　根據安裝需要，可提供軸式、帶通孔式。

　　四、滑環的哪一部份是轉子？哪一部份是定子？

　　一般來說，導電環部分是轉子，電刷部分是定子�；�環是雙向轉動的，是電刷部分轉動還是導電環轉動沒有什么區別，至于是電刷作轉子還是導電環作轉子，取決于您的滑環安裝方式。

　　技術參數

　　當選擇滑環時需考慮以下重要性能規格：

　　1、旋轉時的工作速度rpm

　　2、電路通道，信號通道(電路，環和通道數都是同義的，如果有一條回路或地線，那么它是一條分開的電路，有些滑環一條電路能被其它路使用，因此僅僅計算一次)

　　3、動力電路，信號電路的最大電壓，最大電流。

　　4、信號的種類(這點非常重要)

　　5、工作溫度。

　　6、防護等級(既密封要求)

　　六、若需要的滑環既要傳輸動力電，又要傳輸信號，能提供嗎？

　　可以找到許多產品都能實現動力和信號組合在一起。

　　七、精密導電滑環結構緊湊，有信號抗干擾措施嗎？

　　精密導電滑環是一個空間小、走線相當密集的部件，各種信號都在滑環內集中，因此各信號間的互感、互容效應較大。因為滑刷和環道接觸處無法屏蔽，其電容耦合尤其嚴重。現有專有技術，從滑環結構設計和滑環內部布線設計上綜合考慮，完全能避免動力和信號間，信號與信號間的干擾問題，并且能防止外界對滑環內部的電磁干擾。

　　八、現在的信號種類比較多，要求更加復雜，滑環能傳輸哪些信號？

　　現有滑環可以傳輸目前流行的所有中低頻率信號，總線控制信號等。

　　九、需要電滑環中含有一或二路高頻信號，能做嗎？

　　可以做到。已有產品成功應用在雷達上。

　　十、能提供高速、高容量的信號傳輸?shù)幕�環嗎？

　　可以。在設備上一般信號傳輸都是短距離的�，F(xiàn)有一款電和光纖組合滑環，能傳輸大容量的信號，而且價格非常低廉，現已批量生產。

　　十一、能提供軍用滑環嗎？

　　目前很多滑環都已應用在國防軍事領域。如偵察飛機設備，防空雷達，火炮系統，預警天線，導彈測試系統上。

　　那么怎么在生活中能運用自如導電滑環側面出線這個問題，今天默孚龍小編就為大家介紹到這里了，想要學習更多專業的知識，可以多多關注我們網站發布的最新內容哦。
