日常中導電滑環的應用是比較廣的，供應導電滑環的廠家也比較多。那大家知道導電滑環的應用有哪些嗎?導電滑環的特點有哪些呢?還有，導電滑環的內部結構是怎樣的?下面就由默孚龍小編給大家介紹一下相關的內容。

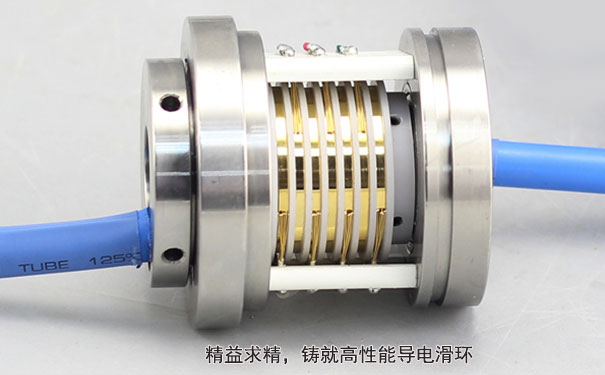

導電滑環的特點有哪些
導線及中軸出線均為鍍銀鐵氟龍耐高溫導線，導電滑環為銅環。導電性好，耐高溫性好，可以通過很多精密的信號，并且在長時間的受力旋轉過程中不破壞絕緣層的牢度。還可以在觸點采用高強度合金鍍層，使之具有很好的導電性并且有超長的使用壽命。外殼的外壁上設有安裝法蘭，安裝法蘭上設有三個以上的安裝孔。通過法蘭可以將導電滑環固定在外部設備上，安裝方便且牢固。本實用新型的有益效果是體積小巧，旋轉力矩小，結構緊湊，連接牢固，密封性能好，有很好的耐高溫性能，導電精密度高，使用壽命長。

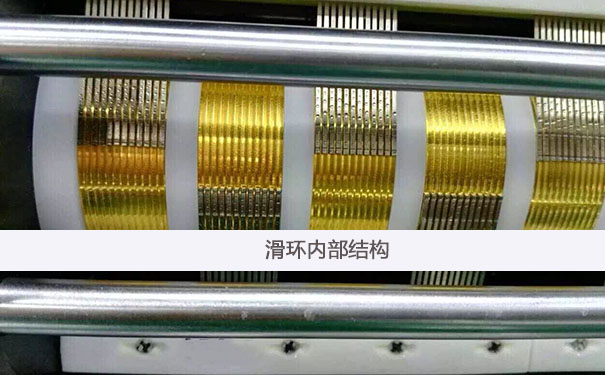

導電滑環的內部結構
定子與轉子的設計結構都是單通路的精密疊加，疊加的路數根據使用要求而設定。組裝時，將定子的通路與轉子的通路一一對應，形成轉子與定子間的通路。各個通路間電氣性能互相獨立，不能存在干涉。而定子與轉子之間通路的形成，則必須存在兩者間的接觸。它們的觸點是整個滑環的功能部位，是整個滑環各種性能體現的載體。因此對接觸料件的材質的選擇、設計的合理、部件間的精密制作配合等，構成了穩定可靠的旋轉連通系統。將滑環裝載于旋轉設備上，通過滑環的兩端引線，在旋轉的狀態下，即可傳輸所需的各類信號。
導電滑環的應用
導電絲呈U型，導電絲和滑環線板間、導線和滑環線板間通過環氧樹脂膠固定。導電絲裝好后，用環氧樹脂膠一次固定住。導線和導電絲焊接好后，再將焊接點及引線凹槽用環氧樹脂膠固定住，膠的厚度不高于滑環線板的外側面，使滑環線板的外側面形成一個封閉的整體，既提高連接牢度又提高密封性能。中軸主體的上、下兩頭和滑環線板之間分別設有大軸承和小軸承，大軸承和小軸承均為滾珠軸承。使得導電滑環整體的旋轉力矩更小，旋轉更平滑，密封型的軸承也具有防止滑環旋轉磨損而產生的一些粉沫的進入，避免由此影響軸承的旋轉力矩。中軸主體的中心設有和導電滑環一一對應相連的中軸出線，中軸出線從中軸主體的頂端引出。
以上這些是默孚龍小編給大家介紹的供應導電滑環之導電滑環的應用以及導電滑環的內部結構的相關內容，更多相關的信息，可以繼續留意我們的網站。
