單通道光纖滑環原理，您了解嗎？

  隨著社會的發展，我們對網絡的要求也越來越高，之前的網絡的速度已經無法滿足我們，隨著光纖的普及，讓小伙伴們能夠自由享受網絡的樂趣，下面默孚龍帶大家了解下常熟單通道光纖滑環原理。

  常熟單通道光纖滑環原理，您了解嗎？

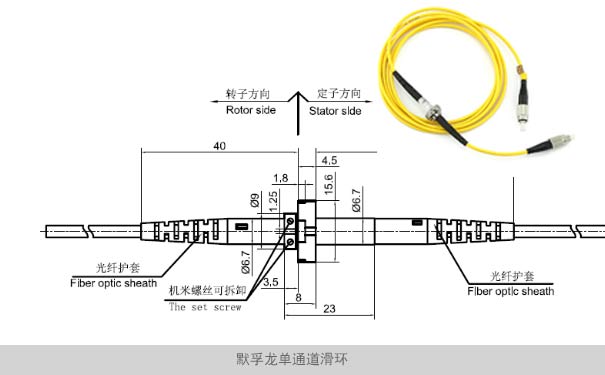

  單通道光纖滑環的設計原理就是在光信號的傳輸過程中，通過旋轉面將光信號從靜止平臺一端不斷傳輸?shù)叫�轉平臺一端。一般光纖旋轉連接器也是由定子和轉子組成，光信號可以從定子發出，通過旋轉面到達轉子處。

  光纖旋轉連接器通過旋轉平面耦合光信號，要求將光信號損失和旋轉變化量降到最低，信號耦合效率是耦合過程中輸出功率與輸入功率的比值，它是衡量性能是否優良的標準，而信號耦合效率是由光纖旋轉連接器中兩根光纖的耦合損耗決定的。要使信號的耦合效率高，就要使光纖的耦合損耗小。

  最初的連接方式是兩個光纖直接耦合，也是最簡便的方式，是從光纖連接器向光纖旋轉連接器升級的初期的產物。由于光纖芯徑非常小(單模光纖為9um，多模光纖為50um或62.5um),兩根光纖很難對準，需要通過超精密的機械結構來保證。

  若是單純實現光纖連接器功能，依靠陶瓷插芯和陶瓷套管高精密的公差配合，可以實現軸向精度小于1um，但是由于光纖旋轉連接器要求高速旋轉，需要通過加入軸承等機械件，機械結構比光纖連接器復雜許多，因此很難實現光纖旋轉對準。

  以上就是關于常熟單通道光纖滑環原理的分析了，通過上面的文章小伙伴們有沒對光纖更為了解一些呢?如果您還有不了解的地方或者其他問題，都可以通過默孚龍進行了解哦。 文章標簽： 光纖滑環
