安裝PCB滑環需要注意些什么？

　　什么是PCB滑環?PCB滑環屬于盤式滑環中的一種，像盤子一樣超薄的。那么這種滑環的特點是什么?尺寸規格有什么要求呢?另外默孚龍的專家們還要來給大家講講PCB滑環的安裝方式。

　　盤式滑環又叫做盤式導電滑環、盤式集電環、餅式滑環，顧名思義因其扁圓像個盤子而得名。

　　介紹

　　盤式滑環，包括定子、轉子和彈片，所述彈片的一端連接在所述定子上，該彈片另一端與所述轉子相接觸，所述定子和所述轉子上分別設有安裝孔，以將盤式滑環安裝在使用設備上，所述轉子上焊有導線。

　　盤式集電環專門為在垂直方向有高度限制的旋轉系統設計;采用先進的纖維刷技術，保證集電環低摩擦，低接觸電阻，無摩擦碎片，導電環最小厚度僅為6mm，外徑82mm，可提供實心及不同尺寸過孔選擇。

　　盤式滑環系列分為一體式盤式滑環及分離式盤式滑環兩種。一體式盤式滑環可提供實心及不同尺寸孔選擇;分離式盤式滑環提供分離的轉子及定子并結合PCB板設計，能滿足更嚴格的高度限制需求。

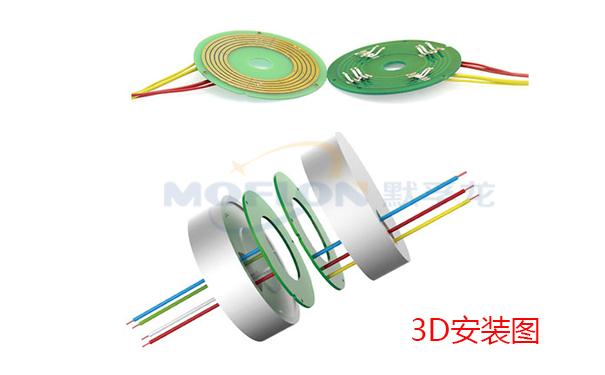

　　PCB滑環安裝方式

　　安裝指引：

　　由于PCB滑環是轉子和定子分離的滑環，獨立安裝，因此在安裝的時候特別要注意安裝的相對位置，保證觸點和環道有足夠壓力和同心度。

　　同心度通過pcb板4周的定位螺絲來保證，壓力通過pcb之間的間距來保證。

　　觸點的壓力由2塊pcb板的間距來確定，上板面到下板面的距離為5.8mm左右即可。

　　注意事項：

　　1)轉子部分和定子部分獨立安裝，但是一定要保證同心度和轉子和定子的位置，保證足夠的觸點壓力。

　　2)在滑環安裝時，務必要保護好導線，避免因?qū)Ь�絕緣層損壞而影響到產品品質。

　　3)滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。

　　4)確定固定部分的螺母不松動。 5)定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。

　　默孚龍MPCB系列PCB滑環

　　PCB盤式滑環是應用于高度空間有限，擴展橫向空間滿足特殊空間系列要求的滑環,典型特征是高度小, 外徑大.

　　觸點采用貴金屬.

　　厚度最薄可達5.8mm

　　彈片觸點采用貴金屬，具有高穩定性，高可靠性。

　　以上關于PCB滑環的安裝方式，各位是否已經掌握了呢?想要了解更多的相關資訊登錄默孚龍官網，我們的客服隨時在線為您解答疑惑。同時提供獨家定制，保證安全放心。
