MPCB038C系列 PCB滑環
MPCB038C系列 PCB滑環
  • · MPCB038C系列超薄盤式滑環，創新性使用PCB基材，最薄可達8mm，采用超硬鍍金處理,超厚銅箔工藝，最大電流可達10A, 定子線和轉子線對應使用彩色導線,簡化了安裝和連接。

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

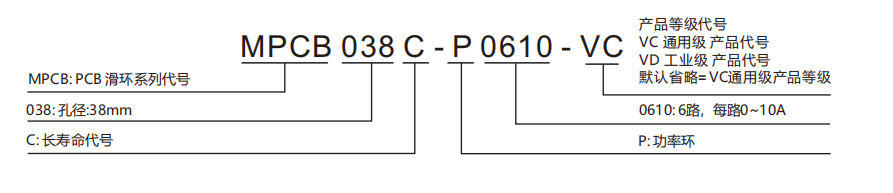

型號訂購說明：

產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）100RPM1000萬轉貴金屬
VD（工業級）300RPM3000萬轉鍍金-鍍金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~220VAC/VDC0~220VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥500MΩ/240VDC≥500MΩ/240VDC
工作濕度0~85% RH導線規格AWG18#硅膠線AWG24#硅膠線
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度100VAC@50Hz，60s
轉動扭矩0.05N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP40


MPCB038C系列滑環選型表
型號10A信號或5A總環數
MPCB038C-P0610606
MPCB038C-P121012012

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

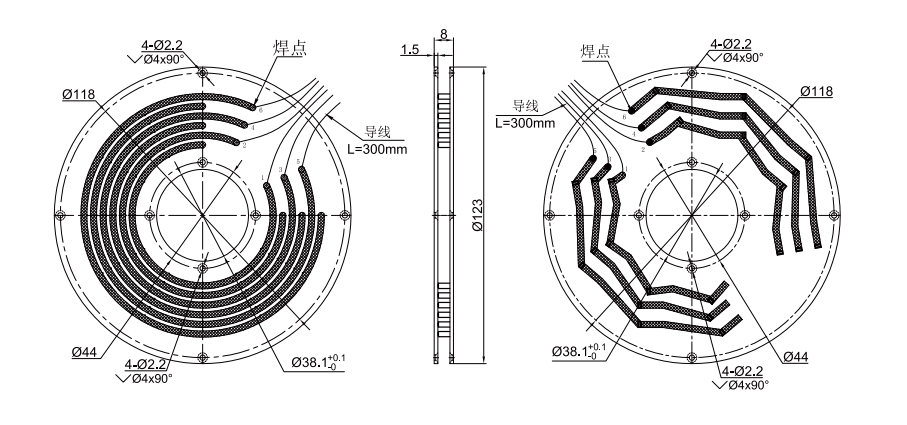

MPCB038C總環數6尺寸圖

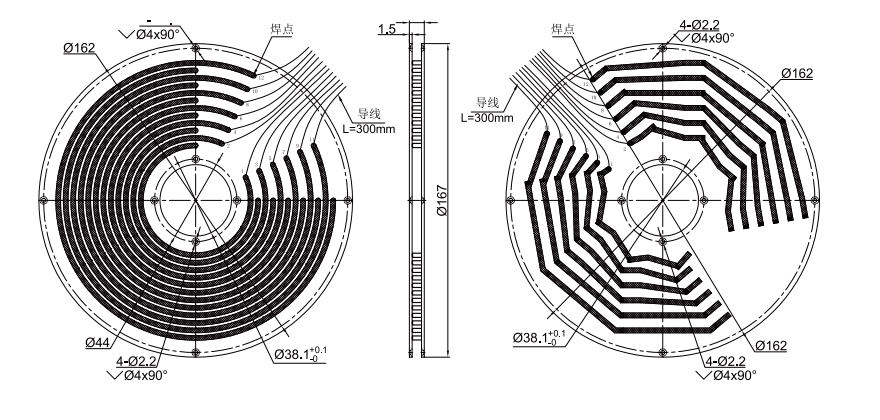

MPCB038C總環數12尺寸圖
